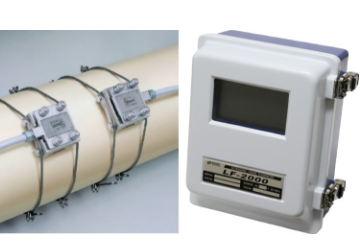

江崎代理LF-2000日本SONIC液体流量計
LF-2000音波液体流量計
用于工业用水、上水、海水、纯水、农业用水、油等液体的流量管理
・容易安装在原有管道上的钳子式
・极宽的流量测量范围
・压力损失为零
| ||
工業用水、上水、海水、純水、農業用水、油等液体の流量管理に | ||
流体条件 | 測定流体 | 水、海水、油、その他音波の通る液体 |
濁度 | 10000ppm以下 | |
温度 | -10～60℃ | |
状態 | 配管内は液体が充満していること | |
偏流や旋回流がないこと | ||
連続した気泡やゴミの混入がないこと | ||
配管条件 | 呼び径 | 50mm～6000mm |
材質 | 鋼、ステンレス、鋳鉄、塩ビ、FRP、他 | |
ライニング | タールエボキシ、モルタル、他 | |
必要直管長 | 上流側10D、下流側5D以上(D：管内径) | |
変換器 | ||
測定方式 | 音波伝播時間差演算方式 | |
表示器 | LCD(240×128ドット、バックライト付) | |
表示内容 | 瞬時流量、瞬時流速、積算流量(正逆)、他 | |
自己診断 | 上下限警報、受波異常、電源異常、メモリ異常、レンジオーバーを検出 | |
測線数 | 1測線、または2測線、4測線(オプション) | |
測定精度 | ±1%RD(0.8m/s～30m/sの範囲) | |
±0.8cm/s(0m/s～0.8m/sの範囲) | ||
ダンピング | 0～120秒(1秒ステップ) | |
測定レンジ | 測定範囲 | 流速換算で0～±30m/s |
流量単位 | m3、L、ton、kgより選択 | |
時間単位 | h、min、secより選択 | |
レンジ数 | *で正流、逆流各2レンジ | |
レンジ切替 | 自動、遠隔より選択 | |
電流出力 | 出力点数 | 2点 |
出力信号 | DC4～20mA | |
負荷抵抗 | 1kΩ以下 | |
接点出力 | 出力点数 | 6点 |
出力信号 | オープンコレクタ無電圧 | |
接点定格 | DC30V、0.25A | |
出力内容 | 正流、逆流積算パルス、自己診断 | |
積算出力 | パルス幅 | 1～200msecで任意設定 |
積算単位 | m3、L、ton、kgより選択 | |
積算乗数 | 0.01～1000で任意選択 | |
デジタル出力 | 通信方式 | RS232C、RS422 |
出力内容 | 瞬時流量、積算流量他 | |
出力間隔 | 0.1秒、0.5秒、1秒より選択 | |
転送速度 | 19200bps | |
周囲温度 | -10～60℃ | |
湿度 | 90%RH以下 | |
避雷素子 | 電源、信号の各入出力ラインに内蔵 | |
電源 | AC100V、115V、220V ±10% 50/60Hz | |
消費電力 | 20VA以下 | |
構造 | 防浸形(IP67相当) | |
材質 | アルミ合金鋳物(AC4C) | |
重量 | 約8.5kg | |
設置条件 | 直射日光が当たらないこと | |
高温の幅射熱を受けないこと | ||
腐食性ガスや爆発性ガスがないこと | ||
検出器 | ||
型式 | LFT-10 | 大口径用(300mm以上) |
LFT-20 | 小口径用(300mm未満) | |
取付方式 | VまたはZ | |
ケーブル | 5m(5C-2T相当同軸ケーブル) | |
材質 | SCS13、アクリル | |
周囲温度 | -20～80℃ | |
構造 | 防浸形(IP67相当) ※IP68はお問合せ下さい | |
