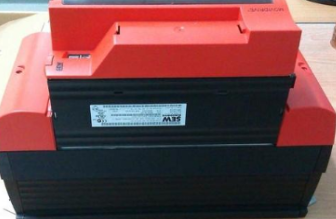

SEW变频器MDX61B0110-5A3-4-0T性能介绍

SEW变频器MDX61B0110-5A3-4-0T性能介绍

SEW变频器在应用中的干扰主要表现为:高次谐波、噪声与振动、负载匹配、发热等问题。这些干扰是不可避免的,因为变频器的输入部分为整流电路,输出部分为逆变电路,它们都是由起开关作用的非线性元件组成的,而在开断电路的过程中,都要产生高次谐波,从而使其输入电源和输出的电压波形和电流波形产生畸变。下面针对谐波问题进行分析并提出相应措施。

MCF40A0015-5A3-4-00

MCF40A0022-5A3-4-00

MCF40A0030-5A3-4-00

MCF40A0040-5A3-4-00

MCF40A0055-5A3-4-00

MCF40A0075-5A3-4-00

MCF40A0110-5A3-4-00

MCF40A0150-5A3-4-00

MCF40A0220-5A3-4-00

MCF40A0300-5A3-4-00

MCF40A0400-5A3-4-00

MCF40A0450-5A3-4-00

MCF40A0550-5A3-4-00

MCF40A0750-5A3-4-00

MDX61B0005-5A3-4-0T

MDX61B0008-5A3-4-0T

MDX61B0011-5A3-4-0T

MDX61B0014-5A3-4-0T

MDX61B0015-5A3-4-0T

MDX61B0022-5A3-4-0T

MDX61B0030-5A3-4-0T

MDX61B0040-5A3-4-0T

MDX61B0055-5A3-4-0T

MDX61B0075-5A3-4-0T

MDX61B0110-5A3-4-0T

SEW变频器控制高次谐波

1、在SEW变频器前侧安装线路电抗器,可控制电源侧过电压,并降低变频器产生的电流畸变,避免使主电源受到严重干扰。该方案价格便宜,但限制谐波的效率有限,且电抗太大时会产生无法接受的电压降损失。

2、在变频器前加装LC无源滤波器,滤掉高次谐波,通常滤掉5次和7次谐波,但该方法完全取决于电源和负载,灵活性。

3、设置滤波器用来检测变频器和相位,并产生一个与谐波电流的幅值相同且相位正好相反的电流,通到变频器中,从而可以有效地吸收谐波电流。

4、当设备的附近环境受到电磁干扰时,应装设抗射频干扰滤波器,可减少主电源的传导发射,且要采取措施屏蔽电机电缆。

5、当电机电缆长度大于50m或80m(非屏蔽)时,为了防止电机启动时的瞬时过电压,减少电机对地的泄漏电流和噪声,保护电动机,在变频器与电机之间安装电抗器。

6、增加变频器供电电源内阻抗。通常电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用,内阻抗越大,谐波含量越小,这种内阻抗就是变压器的短路阻抗。因此选择变频器供电电源时,要选择短路阻抗大的变压器。

7、采用变压器多相运行。通用变频器为六脉波整流器,因此产生的谐波较大。如果采用变压器多相运行,使相位角互差30°,如Y-Δ、Δ-Δ组合的变压器构成12脉波的效果,可减小低次谐波电流,很好的控制谐波。

SEW变频器MDX61B0110-5A3-4-0T性能介绍
