供日本SMC气缸MDBT80-250Z-XC3BB
MDBT80-250-XC3BB老款
SMC的气缸型号表
MDBT63-130J
MDBT63-130-XC4
MDBT63-130-XC6C22
MDBT63-200JZ
MDBT63-200K
MDBT63-200KZ
MDBT63-200Z
MDBT63-75
MDBT63-750
MDBT63-750Z
MDBT63-75-XC4
MDBT63-75Z
MDBT63-75Z-XC4
MDBT63-80
MDBT63-800
MDBT63-800Z
MDBT63-80Z
MDBT63-130Z
MDBT63-130Z-XC4
MDBT63-175
MDBT63-175Z
MDBT63-175Z
MDBT63-200
MDBT63-200B-XC8
MDBT63-200J
MDBT63-212J
MDBT63-220
MDBT63-225
MDBT63-200
MDBT63-150
MDBT63-150B-XC8
MDBT63-150Z
MDBT63-160
MDBT63-160-M9BS-XC14A
MDBT63-160Z
MB-Z 系列 气缸/标准型 单杆双作用
由于缸盖形状的改变，质量*减轻10%
设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)
带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)

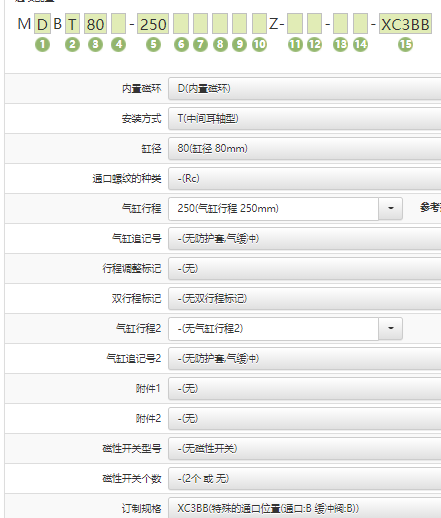

字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 T 中间耳轴型
缸径 80 缸径 80mm
通口螺纹的种类 - Rc
端口和安全阀调节螺钉的位置符号如下：
从杆侧看，顶部位置呈A，然后沿顺时针方向呈B，C和D。
@端口和溢流阀调节螺钉的类型仅在杆盖和头盖处于
换到相同的位置。
。标为“ -XC3”的符号是标准规格，并且没有部件号A或B。
;以上显示的与标准相同，不同之处在于表示端口和溢流阀位置的符号
调整螺丝。
=托架一起运送。
气缸行程 250 气缸行程 250mm
气缸追记号 - 无防护套,气缓冲
行程调整标记 - 无
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 无防护套,气缓冲
附件1 - 无
附件2 - 无
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 XC3BB 特殊的通口位置(通口:B 缓冲阀:B)
供日本SMC气缸MDBT80-250Z-XC3BB
