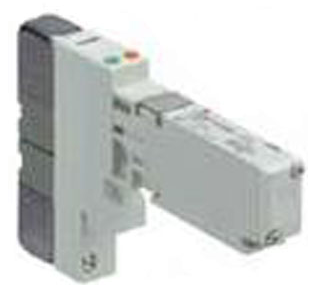

产品描述SMC底板配管型五通电磁阀VQC2000-1A-D-C8
保护构造可对应IP67。
集装块内的配线采用插头插座连接方式，使增加位数及变更规格更加灵活。
先导阀集中在一侧，管接头完全配置在一侧，可从3个方向自由安装的省空间设计
无螺钉，快速夹紧构造，可节约组装工时。
丰富的集中配线方式。
4位双3通阀
集装式型号: VV5QC11，VV5QC21
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 机能 | 2 | 2位双电控(间隙密封/弹性密封) |
| 密封方式 | 1 | 弹性密封 |
| 规格 | N | -COM |
| 线圈电压 | 5 | DC24V |
| 指示灯·过电压保护回路的有无 | - | 有 |
| 手动操作方法 | - | 非锁定推压式(要工具型) |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 系列 | VQC |
| 阀体大小 | 2000 |
| 阀体形式 | 插入式 |
| 配管种类 | 底板配管型:侧面配管 |
| 线圈规格 | 标准 |
| 背压防止阀 | 无背压防止阀 |
| 保护构造 | 防尘 / IP67 |
| 订制规格 | 标准 |
| *使用压力 | 0.7 |
| *低使用压力 | 0.1 |
| 响应时间 | 26 |
| 消耗功率 | 0.4 |
| 环境温度及使用流体温度 | -10～50℃ |
| C值(P→A/B) 底板配管型:侧面配管 | 2.2 |
| B值(P→A/B) 底板配管型:侧面配管 | 0.28 |
| Cv值(P→A/B) 底板配管型:侧面配管 | 0.55 |
| C值(A/B→E) 底板配管型:侧面配管 | 3.2 |
| B值(A/B→E) 底板配管型:侧面配管 | 0.30 |
| Cv值(A/B→E) 底板配管型:侧面配管 | 0.80 |
工作原理
1、SMC电磁阀的主要特点电磁阀外漏堵绝，内漏易控，使用安全。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题;唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。
2、电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏，直至降为零。所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
3、SMC电磁阀系统简单，便接电脑，价格低谦。电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，价格要低得多。
4、由于电磁阀是开关信号控制，与工控计算机连接十分方便。在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。SMC电磁阀动作快递，功率微小，外形轻巧。
电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路，比之其它自控阀反应更灵敏。
