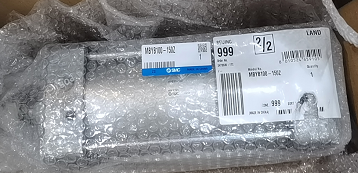

平稳运动款SMC双作用气缸
MBYB100-150Z
MBY-Z 系列 平稳运动气缸: 单杆双作用
在低速领域下动作顺畅无爬行现象
在5mm/s的低速时仍可稳定动作(依据JIS B8377规格标准)
可实现双向低摩擦动作
轻量·提高机能(与标准产品相同的新构造)
可与标准产品互换安装
带磁性开关 (CDJ2Y-Z系列: CDJ2Y、CDM2Y-Z系列：CDM2Y-Z、
CDG1Y-Z系列：CDG1Y、MDBY-Z系列：MDBY、CDA2Y-Z系列：
CDA2Y、CDS2Y系列：CDS2Y、CDQSY系列：CDQSY、
CDQ2Y-Z系列：CDQ2Y)
SMC气缸安装形式:
根据气缸的安装件形式，可分为可拆式和固定式气缸。根据气缸安装形式可分为固定式、摆动式、嵌入式、回转气缸四种。
1、气缸安装前，应经空载试运转及在1.5倍总线高工作压力下试压，运转正常和无漏气现象后方可使用。
2、气缸接入管道前，必须清除管道内脏物，防止杂物进入气缸内。
3、在行程中载荷有变化时，应使用输出力充裕的气缸，并附加缓冲装置。
4、缓冲气缸在开始运行前，先把缓冲节流阀拧在节流量较小的位置，然后逐渐开大，直到调到满意的缓冲效果。
5、不使用满意行程，特别是当活塞杆伸出时，不要使活塞杆与缸盖相碰。否则，容易引起活塞杆和外部连接处的载荷集中。
6、气缸安装形式应根据安装公位置、使用目的等因素决定。在一般情况下，采用固定式气缸。在需要随工作机构连续回转时(如车床、磨床等)，应选用回转气缸。有特殊要求时，应选择相应的特种气缸。
操作SMC的气缸安全手册
1、对机器设备进行检查和维护时，应采取防止被驱动物体坠落、防止失控的措施。 在继续之前确保它被放置。 2. 拆卸产品时，请确保采取了上述安全措施。 系统安全，例如关闭能源和相应设备 您是否参考并了解所用设备的个别产品注意事项？ 请离开。 3. 重新启动机器/设备时，即使发生意外操作/故障 请能够处理它。 r 在以下条件和环境中使用时，它被评为安全措施。 请再给我们考虑，并提前与我们协商。 谢谢你。 1. 规格以外的条件和环境，户外和阳光直射的地方 用于。 2、核电、铁路、航空、航天设备、船舶、车辆、军工、医疗设备、饮料 食品接触设备、燃烧设备、娱乐设备、紧急切断电路、压力机 用于闩锁/制动电路、安全设备等，以及目录标记 对于不符合半规范的应用。 3. 预计会对人员和财产产生重大影响，尤其需要安全 用于各种目的。 4. 用于联锁电路时，作为机械保护器，以防万一 使用双重互锁方法，例如提供功能。另外，固定 定期检查以确认其运行正常。
日本SMC的原装气缸技术规格书
描述
Port1 1/2
形式 平稳运动型
动作方式 双作用
*低使用压力 0.01
*使用压力 0.7
缓冲形式 无缓冲
环境温度 常温
作动速度 标准
描述
内置磁环 - 无内置磁环
安装方式 B 基本型
缸径 100 缸径 100mm
通口螺纹的种类 - Rc
气缸行程 150 气缸行程 150mm
附件1 - 无
附件2 - 无
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
平稳运动款SMC双作用气缸
