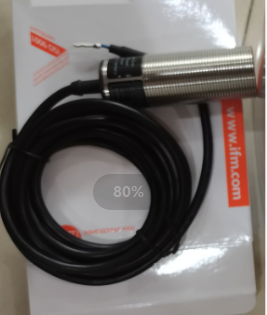

功能作用IFM易福门D10001 DIA2010-ZROA/5-300传感器
特点
针对旋转速度，有关速度过慢的可靠非接触式监控
2 合 1：在紧凑外壳中包含速度传感器和评估单元
通过电位计对开关点进行轻松设定
用于直接连接至 PLC
安装复杂度降低
易福门IFM压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。其中石英(二氧化硅)是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度过这个范围之后，压电性质完全消失(这个高温就是所谓的“居里点")。由于随着应力的变化电场变化微小(也就说压电系数比较低)，所以石英逐渐被其他的压电晶体所替代。而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以 已经得到了广泛的应用。在现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。压电效应是压电传感器的主要工作原理，IFM压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。
DI5003 DIA3010-ZPKG/30-3000 I/MIN
DI5004 DIA3010-ZPKG/SS-000-K
DI5005 DIA3010-YPKG
DI5006 DIA3010-ZPKG/30-3000 I/MIN/6M
DI5007 DIA3010-ZPKG/SS-000-K/5S AUE
DI5009 DIA3010-ZPKG/US-100-DPS
DI5011 DIA3010-ZPKG/30-3000 I/MIN/OAÜ
DI5012 DIA3010-ZPKG/5M
DI501A DIA3010-ZPKG/3D
DI502A DIA3010-ZPKG/US-100-DPS/3D
DI503A DIA3010-ZPKG/US-100-DPS/3D/5S
DI504A DIA3010-ZPKG/3D
DI505A DIA3010-ZPKG/US/3D
DI506A DIA3010-ZPKG/US/3D/5S
DI6001 DGA4012-WPKG/US
DI601A DGA3012-WPKG/US/3D
DI602A DGA4012-WPKG/US/3D
| 产品特征 | |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 10 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
| 应用 | |
| 应用 | 简捷估算低于设定值的旋转及直线运动; 锁定 |
| 电气数据 | |
| 额定电压AC [V] | 20...250 |
| 额定电压DC [V] | 20...250 |
| 反相保护 | 否 |
| 输出 | |
| 输出数量 | 1 |
| 输出功能 | 常开 |
| 开关量输出DC电压降*值 [V] | 6.5 |
| *小的负载电流 [mA] | 6 |
| 漏电流*值 [mA] | 1.5 |
| 开关量输出AC的持续电流负载 [mA] | 250; (350 AC (...50 °C)) |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关量输出短暂的电流负载 [mA] | 2200 |
| 短路保护 | 否 |
| 过载保护 | 否 |
| 监控范围 | |
| 感应距离 [mm] | 10 |
| 检测距离可设 | 否 |
| 测量/设定范围 | |
| 设定范围 [Imp/min] | 5...300 |
| 精度/偏差 | |
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
| 迟滞 [Sr的百分比] | 10 |
| 反应时间 | |
| 启动延迟 [s] | 12 |
| 阻尼频率*值 [Imp/min] | 1500 |
| 软件/编程 | |
| 开关点调整 | 多匝电位计 |
| 工作条件 | |
| 环境温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| /测试 | |
| MTTF [年] | 347 |
| 机械技术数据 | |
| 重量 [g] | 255.8 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 黄铜 特殊镀层; PBT |
| 拧紧扭矩 [Nm] | 50 |
| 显示器/操作件 | |
| 显示 | 开关状态1 x LED, 绿色 |
| 电气连接 | |
| 要求的保护 | 请根据IEC60127-2*页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动 |
| 注释 | |
| 注释 | 建议 短路后请检查产品的安全功能。 |
| 电气连接 | |
| 接口 | 电缆: 2 m, PVC; 2 x 0.5 mm² |
