一、则
1.本技术规范书提出的是*低限度的技术要求，供货方应提
供符合本技术规范书和工业标准的产品。
2.如果供货方没有以书面形式对本规范书的条文提出异议，
则表明供货方认同提供的产品技术指标均能满足本规范书的要
求。
3.本技术规范书所使用的标准如与供货方所执行的标准不
一致时，按*、*标准执行。
4.供货方应*允许试用。无特殊声明视为认可。
5.对于*明令禁止使用的和已淘汰的产品，一律不准出现
在本次采购中。
6.本规范书未尽事宜，由双方协商确定。
二、规格参数
1.名称、型号
名称：远程自控风门装置（包括风门、控制系统等）
参考型号：ZMK-127 型
2.基本技术参数
(1)风门
风门要求 304 全不锈钢材质，根据现场煤矿主平硐巷道入口
具体设计，前期按照每道风门面积 14m2准备物料。
开启形式及数量：平开、2 道、4 扇
门框采用不低于 4mm 厚的 304 不锈钢板折成，风门门板厚
度不低于 3mm。矿用无压风门远程自动控制装置系统和利隆厂家
、
- 1 -(2)远程自动控制
通过风门电控装置主机、风门调风装置、*液压泵站、烟
雾温度传感器等，防爆摄像仪、广播音箱、网络分站、上位机、
组态软件等，充分利用井下已有的网络通信资源，实现风门的远
程监控。
风门远程监控系统包括地面监控部分、风门电控装置控制
器、视频监控与语音广播系统等部分。
(3)产品结构、工作原理和系统软件

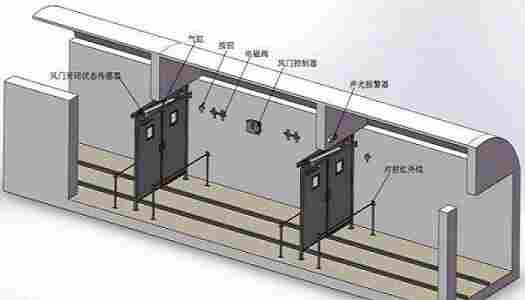

远程自控风门由机械、气动、电气三大部分组成：
机械部分包括：门框、门扇、机械制动装置、连接装置等
气动部分：气动控制箱、气缸等
电气部分：控制箱、电磁阀、位置传感器等
风门系统以风门主机为控制核心，上位机通过环网与风门主
机通讯，通过烟雾温度传感器、现场按钮、上位机发出指令，风
门自动控制器和电磁阀动作，实现风门开闭，并且以传感器感应
风门位置，以便确定当前风门位置。矿用无压风门远程自动控制装置系统和利隆厂家
系统软件选用：参考罗克韦尔自动化上位机软件，底层参考
罗克韦尔 AB 系列 PLC 设计。
系统可实现自动检测诊断设备运行状态和故障，支持操作记
录和故障记录查询，并可将其打印供统计分析。
三、运行环境
1.工程（项目）概况
煤矿主平硐（主井）带式输送机巷道入口段
2.环境条件
- 2 -- 3 -
海拔高度+1200m+1700m，井下温度 0℃至 28℃。
3.安装使用工作条件
主体设备在煤矿井下，地面安装控制设备。
