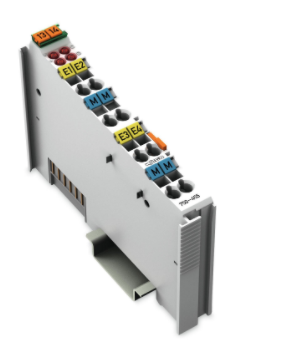

万可750-455模拟量输入模块750-455
型号 750-455
4通道模拟量输入; 4 … 20 mA; 单端输入
该模拟量输入模块可接收4–20 V标准信号。
输入信号经电气隔离，并以12位分辨率的形式传输。
模块由内部系统电源供电(通过内部数据总线)。
模块的输入通道具有一个公共接地电位。
产品详情
技术参数
模拟量输入数量 4
通道数量(模块) 4
信号类型 电力
信号类型(电流) DC 4 … 20 mA

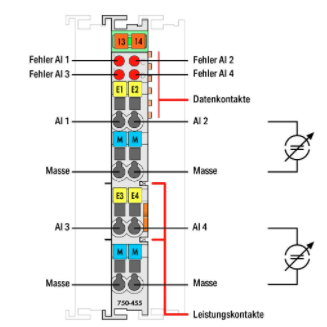

传感器连接 4 x (2线)
输入电压(*) 32 V
信号特性 单端输入
分辨率(位) 12 Bit
输入阻抗(*) 100 Ω
数据宽度 4 x 16位数据；4 x 8位控制/状态(可选)
转换时间(典型) 10 ms
测量误差(基准温度) 25 °C
测量误差 – 相对于上限值的偏差(*) 0.1 %
相对于上限值的温度误差(*) 0.01 %/K
供电电压(系统) 5 VDC; 通过数据触点
功率消耗(5 V系统供电) 65 mA
现场侧供电电压 24 VDC (-25 … +30 %);
通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
隔离 500 V系统/现场
输入电源跨接触点数量 2
外部电源跨接触点数量 2
接线参数
连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)
连接类型(1) 输入/输出
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 英寸
Geometrical Data
宽度 12 mm / 0.472 inch
高度 100 mm / 3.937 inch
深度 69.8 mm / 2.748 inch
以DIN导轨的上边线为基准的深度
62.6 mm / 2.465 inch
机械参数
安装方式 DIN-35型导轨
材料参数
颜色 浅灰色
外壳材料 聚碳酸酯,尼龙6.6
火灾荷载 1.236 MJ
重量 65 g
一致性标志 CE
