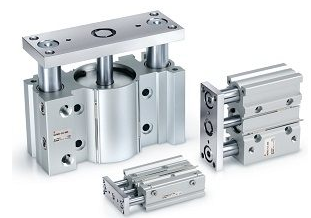

SMC导杆薄型气缸MGPL25-20AZ-M9B-XC8操作说明
由于导杆缩短、端板厚度变更，重量*多削减24%
实现节省空间
由于导杆*多缩短22 mm，削减了气缸安装时避让孔的加工量
圆型磁性开关、耐强磁场磁性开关无需隔板，可直接安装
字段描述 字段取值 取值描述
轴承的种类 L 球轴承
缸径 25 缸径 25mm
通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)
气缸行程 20 气缸行程 20mm
行程调整标记 A 行程调整范围:0-10mm
磁性开关型号 M9B 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)
磁性开关个数 - 2个 或 无
订制规格 XC8 可变行程气缸/伸出行程可调型
当从无杆腔输入压缩空气时，有杆腔排气，气缸两腔的压力差作用在活塞上所形成的力克服阻力负载推动活塞运动，使活塞杆伸出;当有杆腔进气，无杆腔排气时，使活塞杆缩回。若有杆腔和无杆腔交替进气和排气，活塞实现往复直线运动。气缸工作原理 : 压力空气使活塞移动，通过改变进气方向，改变活塞杆的移动方向。日本SMC气缸常见故障的判断及维修技巧: 1.好的日本SMC气缸: 用手紧紧堵住气孔，然后用手拉活塞轴,拉的时候有很大的反向力，放的时候活塞会自动弹回原位;拉出推杆再堵住气孔，用手压推杆时也有很大的反向力，放的时候活塞会自动弹回原位。
2.坏的气缸: 拉的时候无阻力或力很小，放的时候活塞无动作或动作无力缓慢,拉出的时候有反向力但连续拉的时候慢慢减小;压的时候没有压力或压力很小，有压力但越压力越小。 3. 一般磁性开关是不容易坏的，但是我们在实际操作当中经常会遇到磁性开关不工作，没有信号输出的现象，这是因为磁性开关的位置安装发生了变化，导致其感应不到气缸中的磁铁，这就要求我们要经常检查它是否紧固。
