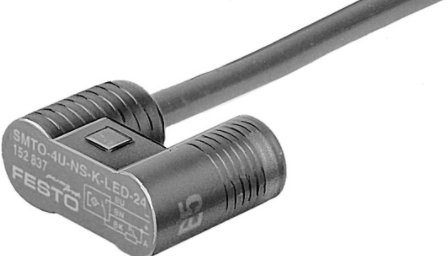

规格说明费斯托接近开关SMTO-4U-NS-K-LED-24
电感式接近开关只能作用于金属物体的表面，例如铁、铝等。它是发出一定频率的交变电磁场，并通过检测被测物体对该电磁场的改变而完成检测的。通常它对钢铁比较敏感，而对铝、铜等比较不敏感。它们的用法相同，都是一个有源的部件，需要接入电源。但它们都具有多种输出形式，有继电器的，有三极管的，也分常开常闭，还有开漏的，具体的接法要看具体的型号。
德国FESTO接近开关工作原理电容式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。PNP的接近开关 棕色的线接+24V，蓝色线接0V, 黑色线 是输出线（输出高电平）。 黑色线与蓝色线之间接负载！ 感应距离就是目标接近开关的起作用的距离。
短型号代码
SMTO
设计
圆形
符号
00991149
RCM 商标
CE （见合格声明）
符合欧盟电磁兼容性指令
材料说明
不含铜和聚四氟乙烯
测量原理
磁感式
环境温度
-25 °C ... 70 °C
开关输出
NPN
开关元件功能
常开触点
切换值的重复性
+/-0.1 mm
打开时间
≤ 5 ms
关闭时间
≤ 5 ms
*输出电流
200 mA
*开关电容 DC
6 W
电压降
2 V
关闭状态电流
≤ 0.01 mA
短路电流额定值
脉冲式
过载保护
可用
工作电压范围 DC
10 V ... 30 V
反极性保护
适用于所有电气连接
电气接口
3 芯
电缆
接口出口方向
同轴向
电缆长度
2.5 m
电缆特征
标准
电缆护套材料
PVC
安装方式
带附件
*紧固扭矩
0.8 Nm
产品重量
70 g
外壳材料
PET
开关状态指示
黄色 LED
带移动电缆的环境温度
-5 °C ... 70 °C
防护等级
IP67
FESTO接近开关在光电耦合器内部，由于发光管和受光器之间的耦合电容很小(2pF以内)所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。 2、输出特性 光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。其测试连线如图2，图中D、C、E三根线分别对应B、C、E极，接在仪器插座上。 3、光电耦合器可作为线性耦合器使用。 在发光二极管上提供一个偏置电流，再把信号电压通过电阻耦合到发光二极管上，这样光电晶体管接收到的是在偏置电流上增、减变化的光信号，其输出电流将随输入的信号电压作线性变化。光电耦合器也可工作于开关状态，传输脉冲信号。在传输脉冲信号时，输入信号和输出信号之间存在一定的延迟时间，不同结构的光电耦合器输入、输出延迟时间相差很大。 光电耦合器的测试 1、用万用表判断好坏，如图3，断开输入端电源，用R×1k档测1、2脚电阻，正向电阻为几百欧，反向电阻几十千欧，3、4脚间电阻应为无限大。1、2脚与3、4脚间任意一组，阻值为无限大，输入端接通电源后，3、4脚的电阻很小。调节RP，3、4间脚电阻发生变化，说明该器件是好的。注:不能用R×10k档，否则导致发射管击穿。
