海德汉heidenhain的角度编码器

海德汉heidenhain的角度编码器

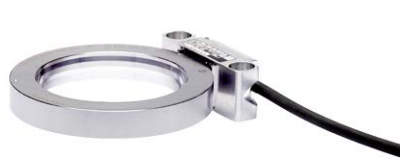

海德汉公司的ERM系列模块化编码器由一

个磁栅鼓和一个磁阻传感器扫描单元组

成。它的MAGNODUR测量基准和磁电扫

描原理使该编码器对污染特别不敏感。

典型应用包括大直径空心轴的机床和设

备，这种应用环境中存在大量气化颗粒或

气化液体，例如车床或铣床的主轴，精度

要求相对不太严格。

角度编码器通常是指精度优于±5"和线数

高于10 000的编码器。

角度编码器用于精度要求在数角秒以内的

高精度角度测量。

举例：

• 机床回转工作台

• 机床摆动铣头

• 车床C轴

• 齿轮测量机

• 印刷机的印刷装置

• 光谱仪

• 望远镜

等等

与之对应的旋转编码器用于精度要求略低

的应用，例如自动化系统，电气驱动等其

它许多应用。

优点

角度编码器模块是一个轴承与编码器的组合件。海德汉已完成必要组装与调试。也就是说角度编码器模块已有确定的性能特性并已测试到符合客户的技术要求。简化机械连接避免所有敏感的安装操作。不仅安装非常容易，而且还能确保在实际应用中达到要求的精度。各零件间的繁杂匹配和按照机床环境要求的调试都不再必须，也不需要耗时的测试。

可重复的方向精度：轴承的关键特性

许多应用情况下，空载时的气浮轴承的*方向精度优于滚动轴承的方向精度，这一点没有疑问。然而，对于许多应用，轴承*可重复的方向精度*为关键。在此方面，角度编码器模块是一个可用于原采用气浮轴承转动轴的可行选择，因为海德汉滚动轴承的可重复精度具有与气浮轴承相当的方向精度。而且，海德汉滚动轴承的刚性至少比同规格气浮轴承的刚性高10倍。这就是说更适合用于带负载的转动轴。此外，滚动轴承通常对冲击载荷不敏感而且不需要提供压缩空气—因此工作更可靠和更易于使用。
