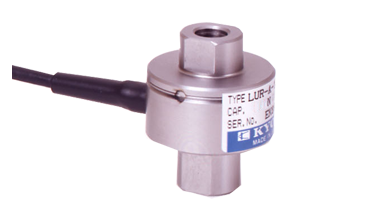

小型轻量的拉伸压缩两用型载荷传感器。
额定容量：±50N～±2kN
直径：28mm
非线性：±0.5%RO或以内
滞后：±0.5%RO或以内
用途广泛特点
使用方法简单
约70g（不含电缆）
| 额定容量 | ±50N |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 额定输出 | 约0.4mV/V(800×10-6应变量) |
| 允许使用温度范围 | -10～70℃ |
|---|---|
| 温度补偿范围 | 0～70℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
| *激励电压 | 7V AC或DC |
|---|---|
| 激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.05mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径3mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约2kHz |
| 重量 | 约70g（不含电缆） |

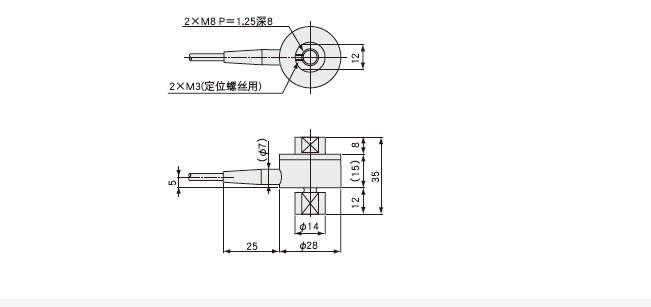

标配件 内六角止动螺丝M3长4 选购件 球头节 TU 外形尺寸图
组合使用时，请咨询。
请使用与本公司载荷传感器配套的拉伸用特殊配件。
拉伸状态下使用时，请务必使用配套的定位螺丝（内六角止动螺丝M3长4）实施止动作业。
该产品不能用于质量测量显示的用途备注
前端插头可替换成R05-PB5M型。订购时请在型号名的末尾加-R。
