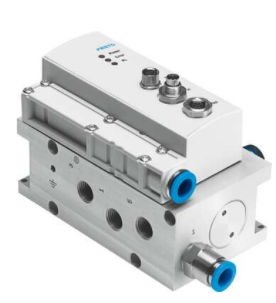

详谈FESTO比例方向控制阀VPWP-4-L-5-Q8-10-E-D

详谈FESTO比例方向控制阀VPWP-4-L-5-Q8-10-E-D

气口 G1/8, G1/4

 流量 350 ...1,400 l/min

 三位五通比例阀，中封式

全数字化, 带集成式压力传感器

具有诊断能力

带开关输出，可用于驱动夹紧/制动单元

用于带有 CPX-CMAX 和 CPX-CMPX的伺服气动应用。

接口方式:G1/8, G1/4

流量:380  2750 l/min

 减压阀

3 种可选的预设模式 (快速, 普通, )

可选显示

优势： • 气动元件和电气元件 – 在一个 平台上定位和控制

• 创新的定位技术– 活塞杆气 缸、无杆气缸、旋转气缸

 • 通过现场总线驱动

 • 远程维护、远程诊断、网络服 务器、,SMS 和电子邮件警报都 可通过 TCP/IP 协议实现

 • 模块可快速更换和扩展，无需 更改配线

优势： • 安装简单，调试快速

 • 采用新的诊断功能，减少系 统停机时间

 • 带开关输出，用于驱动制动/ 夹紧装置

• 安装位置

• 可选
  *水平安装（显示元件朝上），如果阀移动，则必须与运动方向成直角安装


• 设计

• 活塞闸阀
  带集成压力传感器


• 复位类型

• 磁性弹簧


• 安全注意事项

• 安全位置 VPWP：如果控制接口出现问题，则阀将处于中封位置。


• 先导类型

• 直接


• 流向

• 不可逆


• 符号

• 00992136


• 阀功能

• 三位五通比例方向控制阀，关闭


• 状态显示

• LED 黄色 = PL（电源负载）
  LED 绿色 = 电源
  LED 红色 = 错误


• 工作压力

• 0 bar ... 10 bar


• 定位/软停止的工作压力

• 4 bar ... 8 bar


• 标称工作压力

• 6 bar


• 标准标称流量

• 350 l/min


• 标称工作电压 DC

• 24 V


• 工作电压范围 DC

• 18 V ... 30 V


• 负载电压范围 DC

• 18 V ... 30 V


• 电压输出的*负载电流

• 500 mA


• 数字量输出的*负载电流

• 500 mA


• 阀驱动的*电流消耗

• 1.2 A
