瓦斯继电器测试仪厂家首先感谢贵单位垂询、使用本公司出品的产品。*能源局发布*电力行业标准《QJ—25、50、80气体继电保护校验仪检验规程》DL/T540—2013，本产品已列入规程中使用。

瓦斯继电器测试仪厂家请您在使用本产品之前，仔细阅读本说明书，以便正确地使用及保障安全。瓦斯（气体）继电器的动作原理和保护的结构

气体保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。气体保护就是利用反应气体状态的气体继电器（有称瓦斯继电器）来保护变压器内部故障的。

    瓦斯继电器测试仪厂家在气体保护继电器内，上部一个密封的浮筒，下部是一块金属挡板，两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；当不能则由于本身重量而下垂，其水银接点也是断开的。当变压器内部发生轻微故障时，气体产生度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻气体”；当变压器内部发生严重故障时，则产生强烈的气体气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板客服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重气体”。重气体动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。

瓦斯继电器测试仪厂家概念轻瓦斯：当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通报警信号。

    重瓦斯：当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸。

型号的组成及其代表意义：QJ**——**  **

Q瓦斯（气体）J（继电器）**（设计序号）——**（管路通径mm）  **（特殊使用环境代码， 0 g  L4 G# i( N5 U& z TH — 湿热带型；TA — 干热带型；一般型不加表示）结构与工作原理、瓦斯（气体）继电器结构+ QJ型继电器结构基本相同，只是QJ4-25型跳闸信号为单接点式，其它均为双接点式。继电器芯子结构如图所示，继电器芯子上部由开口杯（浮子）3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置，其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。探针2是供检查跳闸机构的灵活性和可靠性之用。 1 气塞   2探针   3开口杯（浮子）4重锤   5挡板6磁铁   7接线端子   8弹簧   9调节杆   10干簧接点

瓦斯继电器测试仪厂家瓦斯（气体）继电器工作原理继电器正常运行时其内部充满变压器油，开口杯（浮子）处于图1所示的上倾位置。当变压器内部出现轻微故障时，变压器油由于分解而产生的气体聚集在继电器上部的气室内，迫使其油面下降，开口杯3随之下降到一定位置，其上的磁铁6使干簧接点10吸合，接通信号回路，发出报警信号。如果油箱内的油面下降，同样动作于信号回路，发出报警信号。当变压器内部发生严重故障时，油箱内压力瞬时升高，将会出现油的涌浪，冲动挡板5，当挡板旋转到某一限定位置时，其上的磁铁6使干簧接点10吸合，接通跳闸回路，不经予先报警而直接切断变压器电源，从而起到保护变压器的作用。

瓦斯继电器测试仪厂家瓦斯继电器校验仪主要特点：

瓦斯（气体）继电器校验仪主要特点是：

3.1 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。

3.2 功能更多、应用范围更广。除具有直接测试QJ—25、QJ—50、QJ—80、QJ—50W、QJ—80W、QJ4-80A型继电器流速、容积、密封等。

3.3 本测试仪自动化程度高。采用高性能彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。

3.4 本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。

3.5本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。

主要技术性能

4.1气体继电器：

1、流速试验：  Φ25:  0~2.0m/s

             Φ50:  0~2.0m/s

             Φ80:  0~2.0m/s

*小分辨率0.1m/s精度0.5级；

2、容积试验：0~500ml，*小分辨率5ml，*误差≤5%.

3、密封试验：0~500Kpa，*小分辨率1 Kpa，精度1.5级，时间20min.

4.2试验介质：

a) 瓦斯继电器试验介质为25#变压器油；

4.3电源：

AC220v   50HZ，功率240W；

4.4仪器箱：

由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。

瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm,重量35kg；

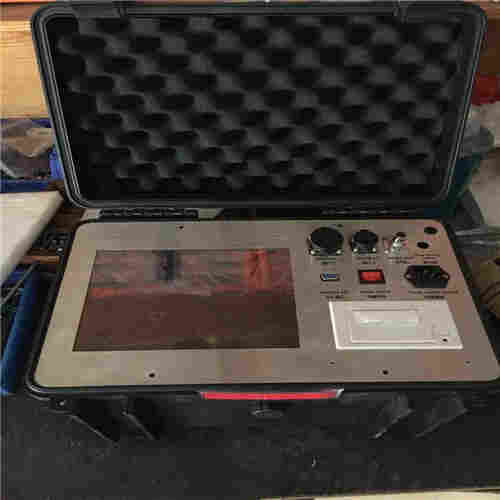

彩屏触摸微机测控箱（电气部分）：外型尺寸：51×41×33cm,重量15kg；

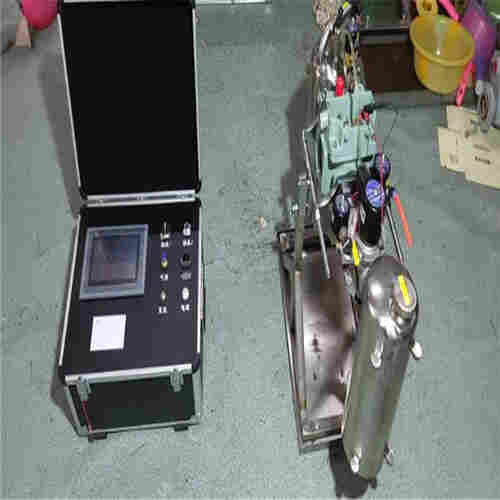

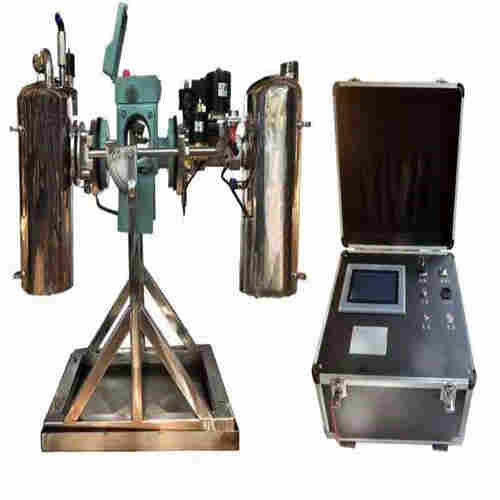

瓦斯继电器测试仪厂家结构原理：：本机由瓦斯继电保护校验仪、微机测控箱组成。由瓦斯继电保护校验仪（机械部分）和微机测控箱（电气部分）组成瓦斯继电保护校验仪自动测试仪（图一）；

瓦斯继电保护校验仪底部设有油盆（图中未画出），[可调支架] 20装在油盆内，支架四角有调整水平的调节螺钉，由[拉杆紧固件]  7、[压力油筒] 2的组件和[快速阀] 11、[回油筒] 14的组件通过[被试继电器] 8组成整体，通过拉杆中部的轴承将组装好的本体支撑在轴承座上，[拉杆] 18上有[双向定位板] 21的孔和轴承座上的[定位销] 19构成90°的自动定位，由于两侧重量相近，试验人员可轻松地将校验台旋转至水平或垂直位置。

[压力油筒] 2顶部有[进气阀] 3可通过微型空压机（图中示画出）的[软管] 24连接。压力油筒顶部装有[压力传感器] 5和[电磁排气阀] 6，通过带插头的[屏蔽电缆] 与[测控箱] 后板的[传感器电缆接口] 相接，4，7装在带法兰盘的[压力油筒] 2的出口处；

[回油筒] 14与带法兰盘的[电磁快速阀] 11通过螺纹连接成组件。[电磁快速阀] 11设有[油位开关] 17，法兰盘靠外侧装有[软管] 9和[换气阀] 10，试验时将软管与被试继电器顶盖上的气塞连接；法兰盘靠外侧装有[放油阀] 16，可将继电器的油通过软管与[回油筒] 14底部的[容积计量装置] 15连接。通过电缆与电磁快速阀上安装的[测量插口] 12连接，再由[电缆] 23与测控箱面板上的[信号插座] 连接。

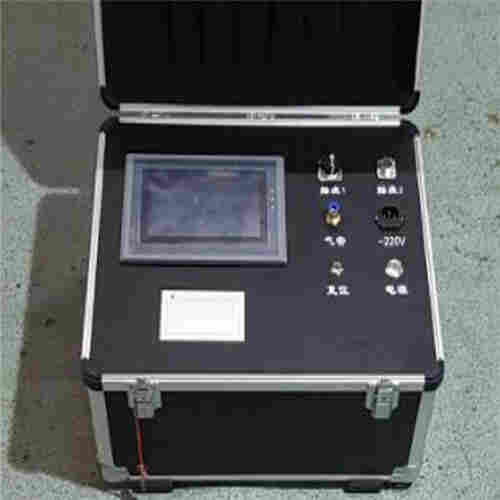

[微机测控箱] 1内部元件布置采用分类重复屏蔽措施，有效地减少信号干扰。主控、驱动、电源三块板平行组装插入箱内，通过插口接头与箱体其他元件连接以方便检验维修。采用7寸LCD真彩显示，以满足流速、容积、压力显示要求。
