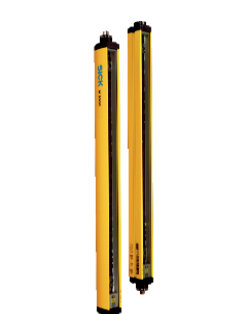

可调参数SICK的多光束安全光电开关
发射器:
详细信息
类型:
M20S-091A3A122
订货号:
1018200
接收器:
详细信息
类型:
M20E-091A3A222
订货号:
1018237
安全技术参数
类型 类型 2 (IEC 61496-1)
安全完整性等级
SIL1 (IEC 61508)
SILCL1 (EN 62061)
产品描述
类别 类别 2 (EN ISO 13849)
测试速率（内部测试） 13 /s (EN ISO 13849) 1)
*要求速率 ≤ 8 min⁻¹ (EN ISO 13849) 2)
性能等级 PL c (EN ISO 13849)
PFHD（每小时危险失效率） 6.6 x 10-9 (EN ISO 13849)
TM（持续运行时间） 20 年 (EN ISO 13849)
在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。
1) 内部测试。进行外部测试时不得过测试速率。.
2) 在两次对与安全相关的设备反应的要求之间需至少进行 100 次内部或外部测试。.
功能
功能 交货状态
光束编码 ✔ 未编码
重启联锁 ✔
可设置的扫描范围 ✔
接口
系统接口 M12 8 针插头
导线横截面 0.25 mm²
允许的电缆长度 15 m 1)
允许导体截面 ≥ 0.25 mm²
配置方式 通过接线连接
显示元件
LEDs
7 段显示
现场总线，工业网络
通过安全控制器 Flexi Soft 进行集成 CANopen 2)
DeviceNet™
EtherCAT®
EtherNet/IP™
Modbus TCP
PROFIBUS DP
PROFINET
1) 取决于具体负荷、电源和导线横截面。必须遵守规定的技术参数。.
2) 有关 Flexi Soft 的更多信息 www.sick.com/Flexi_Soft.
电气参数
防护等级 III (IEC 61140)
供电电压 UV 24 V DC (19.2 V DC ... 28.8 V DC) 1)
功耗 ≤ 3.7 W (DC)
安全输出端 (OSSD) 2 个 PNP 半导体，短路保护、监控交叉电路
1) 外部电压供给设备根据 EN 60204-1 必须能缓冲 20 ms 的短时间断电。SICK 可提供合适的电源件。.
机械参数
维度 参见尺寸图
外壳横截面 48 mm x 40 mm
环境参数
外壳防护等级 IP65 (EN 60529)
工作环境温度 0 °C ... +55 °C
储存温度范围 –25 °C ... +70 °C
空气湿度 15 % ... 95 %, 非冷凝
抗冲击能力 10 g, 16 ms (IEC 60068-2-29)
