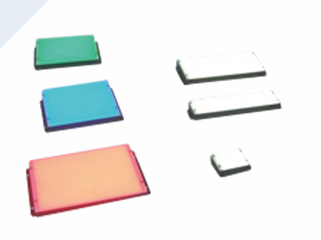

HAYASHI-REPIC
型号：HDBP/HDBPA
特长
高亮度、高均匀的薄型表面发光照明
-30 mm单位制造(S薄型规格除外)
通过PWM照明控制方法减轻LED元件的热负担
可连接到DC12V输出的PWM调光电源
用途
测量连接器的引脚间距
标记检查/数据代码读取
液体中的异物检查
| 形式性 -：颜色代码 | 发光颜色. (颜色代码) | 消费，消费 电力(电力) (W) | * 电压，电压 设定值(设定值) | 尺寸图(尺寸) | 尺寸(Mm) | 安装孔(安装孔) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | t | 轻敲尺寸 | 孔间距(间距) | |||||
| HDBP-32×32- 外观图. | R | 34 | 11 | 2-φ3.5 | 15 | ||||||
| G·B· | 1.8 | DC(DC) | 15 | ||||||||
| DW | FF(FF) | ||||||||||
| HDBP-62×32- 外观图. | R | 2.9 | 75 | 2-φ3.5 | 40 | ||||||
| G·B· | 3.6 | DD | 15 | ||||||||
| DW | FF(FF) | ||||||||||
| HDBP-92×32- 外观图. | R | 4.4 | 75 | 2 | 92 | 32 | 114 | 34 | 11 | 4-φ3.5 | 108×15 |
| G·B· | 5.4 | E0 | 15 | ||||||||
| DW | FF(FF) | ||||||||||
| HDBP-122×32- 外观图. | R | 5.8 | 76 | 2 | 122 | 32 | 144 | 34 | 11 | 4-φ3.5 | 138×15 |
| G·B· | 7.2 | DF(DF) | 15 | ||||||||
| DW | FF(FF) | ||||||||||
| HDBP-62×62- 外观图. | R | 5.8 | 76 | 2-φ3.5 | 40 | ||||||
| G·B· | 7.2 | E3 | 15 | ||||||||
| DW | FF(FF) | ||||||||||
| HDBP-92×62- 外观图. | R | 8.7 | 76 | 2 | 92 | 62 | 114 | 64 | 11 | 4-φ3.5 | 108×40 |
| G·B· | 10.8 | E8：E8 | 15 | ||||||||
| DW | FF(FF) | ||||||||||
| HDBP-122×62- | R | 11.6 | 77 | 2 | 122 | 62 | 144 | 64 | 11 | 4-φ3.5 | 138×40 |
| G·B· | 14.4 | E0 | 15 | ||||||||
| DW | FF(FF) | ||||||||||
| HDBP-92×92- 外观图. | R | 4 | 94 | 11 | 4-φ3.5 | 108×60 | |||||
| G·B· | 16.2 | E6 | 1 | ×60 | |||||||
| DW | FF(FF) | ||||||||||
| HDBP-122×92- 外观图. | R | 144 | 94 | 11 | 4-φ3.5 | 138×60 | |||||
| G·B· | 21.6 | ED(ED) | 0×60 | ||||||||
| DW | FF(FF) | ||||||||||
| HDBP-122×122- 外观图. | R | 23.1 | 7B(B) | 2 | 122 | 122 | 144 | 124 | 11 | 4-φ3.5 | 138×80 |
| G·B· | 28.8 | F3：F3； | 0×80 | ||||||||
| DW | FF(FF) | ||||||||||
| ※-包含发光颜色(颜色代码)。R：红色，G：绿色，B：蓝色，DW：白色 ※DC24V规格也可以定制。产品型号末尾加上“-24”。 | |||||||||||
| 形式性 -：颜色代码 | 发光颜色. (颜色代码) | 消费，消费 电力(电力) (W) | * 电压，电压 设定值(设定值) | 尺寸图(尺寸) | 尺寸(Mm) | 安装孔(安装孔) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | t | 轻敲尺寸 | 孔间距(间距) | |||||
| HDBP-50×50S- 外观图. | R | 2 | 6E | 3 | 50 | 50 | 74 | 84 | 8.5 | 4-φ3.5 | 60×79 |
| G·B·DW | 2.9 | FF(FF) | |||||||||
| HDBP-100×80S- 外观图. | R | 3.4 | 6 F(F) | 3 | 100 | 80 | 134 | 122 | 8 | 4-φ3.5 φ6深扎深4.5 | 100×110 |
| G·B·DW | 5.1 | FF(FF) | |||||||||
| HDBP-100×100S- 外观图. | R | 3.9 | 70 | 3 | 100 | 100 | 134 | 142 | 8 | 4-φ3.5 φ6深扎深4.5 | 100×130 |
| G·B·DW | 5.8 | FF(FF) | |||||||||
| HDBP-180×135S- 外观图. | R | 5.8 | 71 | 3 | 180 | -φ3.5 φ6深扎深4.5 | 180×166 | ||||
| G·B·DW | 8.7 | FF(FF) | |||||||||
| HDBP-200×150S- 外观图. | R | 6.8 | 72 | 3 | 200 | -φ3.5 φ6深扎深4.5 | 200×180 | ||||
| G·B·DW | 10.1 | FF(FF) | |||||||||
| HDBPA-25×25S 外观图. | W | 0.9 | 9D | 4 | 25 | 25 | 27 | 50 | 6 | 2-φ3.5 | 18 |
| R | 0.6 | FF(FF) | |||||||||
| B | 0.5 | A4 | |||||||||
| HDBPA-41×30S 外观图. | W | 1.7 | BD(BD) | 4 | 41 | 30 | 43 | 55 | 6 | 2-φ3.5 | 30 |
| R | 1.2 | F9：F9 | |||||||||
| B | 0.9 | 9D | |||||||||
| HDBPA-80×30S 外观图. | W | 2.6 | 97 | 4 | 80 | 30 | 82 | 55 | 6 | 2-φ3.5 | 50 |
| R | 2.4 | F8：F8 | |||||||||
| B | 1.7 | 9D | |||||||||
| ※-，包含发光颜色(彩色代码)。R：红色，G：绿色，B：蓝色，DW：白色，W：白色 ※DC24V规格也可以定制。产品型号末尾加上“-24”。 | |||||||||||
