HAYASHI-REPIC

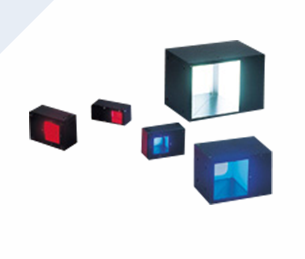

PWM同轴落射型

型号：HDVP/HDBSVP/HDHMVP

特长

• 在半反射镜型的基础上，新出现了分束器型。

• 伪同轴落射光*适合镜面工件

• 通过PWM照明控制方法减轻LED元件的热负担

• 可连接到DC12V输出的PWM调光电源

用途

• 基板图案的检查

• 座席的文字检查

• 镜子和玻璃表面的划痕/标记检查

方法

BS分束器直同轴落射阵容

形式性 -：颜色代码	发光颜色. (颜色代码)	功耗(功耗) (W)	*电压 设定值(设定值)	外观图.	外形尺寸(Mm)：安装螺丝的尺寸请咨询。
					窗尺寸(尺寸) (a×b)	开(开)部 (A×B)	D	W	H
HDBSVP-18-	灾难恢复	1.2	C6	2	19×18	19×18	58	30	24
	G·B·DW	1.3	FF(FF)
HDBSVP-28-	灾难恢复	2.2	C7	2	29×28	29×28	68	40	34
	G·B·DW	3.5	FF(FF)

※-包含发光颜色(颜色代码)。DR：红色，G：绿色，B：蓝色，DW：白色
※24V规格在产品型号末尾附有“-24”。
