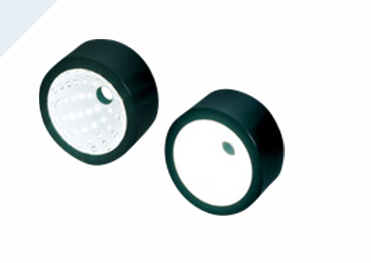

HAYASHI-REPIC
型号:HDDP/HDDVP/HDDP-CB
特长
全方位直接照射光线
穹顶扩散板也可安装(30%、60%、80%)
通过PWM照明控制方法减轻LED元件的热负担
可连接到DC12V输出的PWM调光电源
用途
BGA焊球检查
安装基板的部件检查
| 形式性 | * | 发光颜色. | 功耗(功耗) (W) | *电压 设定值(设定值) | 外观图. | 尺寸(Mm) | 安装孔(安装孔) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | P.C.D. | 尺寸:尺寸 | ||||||
| HDDP-13R | 赤 | 2.7 | 6 F(F) | 1 | φ13. | φ60. | φ77. | 37 | 64 | 4-M3深6 | |
| HDDP-13- | 白、蓝、绿 | 4.0 | FF(FF) | ||||||||
| HDDP-13R30 | * | 赤 | 2.7 | 6 F(F) | φ46. | ||||||
| HDDP-13-30 | * | 白、蓝、绿 | 4.0 | FF(FF) | |||||||
| HDDP-30R | 赤 | 12.5 | 76 | φ30. | φ102. | φ150. | 68 | 70 | 4-M3深5 | ||
| HDDP-30- | 白、蓝、绿 | 18.8 | FF(FF) | ||||||||
| HDDP-30R30 | * | 赤 | 12.5 | 76 | φ26. | φ102. | |||||
| HDDP-30-30 | * | 白、蓝、绿 | 18.8 | FF(FF) | |||||||
| HDDP-20KR | 赤 | 3.9 | 70 | 2 | -20. | φ54. | φ84. | 39 | 26 | 4-φ2.1 | |
| HDDP-20K- | 白、蓝、绿 | 4.4 | FF(FF) | ||||||||
| HDDP-40 KR | 赤 | 6.3 | 72 | -40-40 | φ92. | φ122. | 53 | 45 | 4-φ2.1 | ||
| HDDP-40K- | 白、蓝、绿 | 7.2 | FF(FF) | ||||||||
| HDDP-50 KR | 赤 | 10.8 | 75 | -50. | φ114. | φ152. | 66 | 55 | 4-φ2.1 | ||
| HDDP-50K- | 白、蓝、绿 | 13.0 | FF(FF) | ||||||||
| HDDVP-19 KR | 赤 | 5.1 | - | 3 | φ19. | φ54. | φ84. | 63 | 28 | 4-M3 | |
| HDDVP-19K- | 白、蓝、绿 | 6.1 | - | ||||||||
| HDDVP-32KR | 赤 | 9.0 | - | -32. | φ92. | φ122. | 102 | - | 同轴落射部分 4-M4深5 2-M4深4 | ||
| HDDVP-32K- | 白、蓝、绿 | 10.3 | - | ||||||||
| HDDVP-32KR2 | 赤 | 15.6 | - | 36×32 | φ114. | φ152. | 125 | - | |||
| HDDVP-32K-2 | 白、蓝、绿 | 17.9 | - | ||||||||
| ※-含有发光颜色。(DW=白色,B=蓝色,G=绿色) ※带有*标记的产品为扩散穹顶规格(透过率30%)。 ※要点亮同轴落射一体型的产品,需要输出2ch的脉冲调光电源。 | |||||||||||
