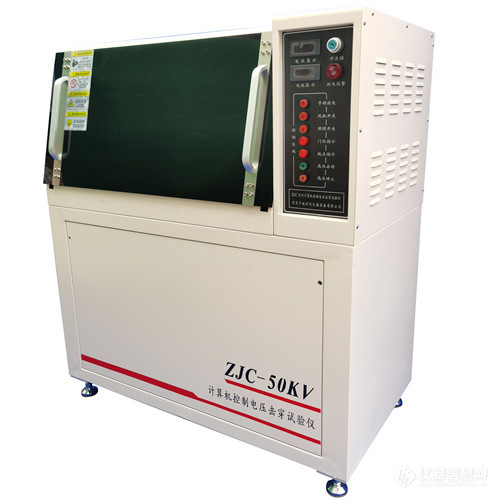

ZJC-100E型击穿强度试验仪
一、产品用途：
击穿强度试验仪主要适用于固体绝缘材料如树脂和胶、浸渍纤维制品、云母及其制品、塑料复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；击穿强度试验仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
二、依据标准：
仪器依据以下标准中对击穿电压部分的要求制造；
1、GB1408.1-2006《绝缘材料电气强度试验方法》；
2、GB1408.2-2006《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》；
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》；
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》；
5、GB/T3333：电缆纸工频电压击穿试验方法；
6、GB/T12656：电容器纸工频电压击穿试验方法；
7、HG/T3330：绝缘漆漆膜击穿强度测定法。
三、仪器功能：
1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比；
2、可对试验数据进行编辑修改，灵活适用；
3、试验条件及测试结果等数据可自动存储；
4、试验报告格式灵活可变，适用于不同用户的不同需求；
5、可对一组试验中曲线数据的有效与否进行人为选定；
6、试验结果数据可导入EXECL,WORD文档编辑；
7、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
8、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。.
四、仪器优势：
1、*自动放电；
2、*交流电压、直流电压、电流测试误差2%；
3、*电极支架采用环氧板；
4、*软件可连续做10组试验对比；
5、*试验曲线不同颜色，可叠加对比；
6、*软件可设置电流保护功能；
7、*带有主机控制区域，不通过电脑可单独控制主机；
8、*主机带有电压、电流显示功能；
9、*内置排风装置；
10、*内置照明功能；
11、*放电报警装置；
五、主要技术参数：
|
项目/型号 |
ZJC-20KV |
ZJC-50KV |
ZJC-100KV |
ZJC-150KV |
|
|
输入电压 |
220V 50HZ |
||||
|
电压测量范围 |
交/直流0-20KV |
交/直流0-50KV |
交/直流0-100KV |
交/直流0-150KV |
|
|
电器容量（功率） |
2KVA |
5KVA |
10KVA |
15KVA |
|
|
过流保护 |
0-50mA |
0-150mA |
|||
|
升压速率 |
0.1KV/S-3KV/S可调 |
0.5KV/S-5KV/S可调 |
|||
|
可试验方式 |
交/直流试验：1、匀速升压 2、阶梯升压 3、耐压试验 |
||||
|
交直流电压测量误差 |
2%≤ |
||||
|
电流测量误差 |
1%≤ |
||||
|
耐压时间 |
0～4H(德标8H或15H)或任意设定 |
||||
|
仪器尺寸（长宽高） |
800*700*1100mm |
1200*1100*1500mm |
2100*1500*2100mm |
||
|
主机重约 |
150kg |
300KG |
500kg |
||
|
九级安全保护 |
压、试验过流 、试验短路、安全门开启、软件误操作、零电压复位、试验结束放电、独立保护接地、试验完成后电磁放电 |
||||
六、主要配置：
|
序号 |
名称 |
数量/单位 |
|
1 |
高压变压器 |
1台 |
|
2 |
调压器 |
1台 |
|
3 |
控制系统 |
1套 |
|
4 |
电压采集装置 |
1套 |
|
5 |
电流采集装置 |
1套 |
|
6 |
自动放电装置 |
1套 |
|
7 |
放电报警器 |
1个 |
|
8 |
A/D转换器 |
1个 |
|
9 |
排风装置 |
1套 |
|
10 |
照明装置 |
1套 |
|
11 |
清华同方商用台式电脑 扬A3500(G5905 8G 1T 五年质保 内置WIFI )21.5显示器 |
1套 |
|
12 |
惠普1112喷墨打印机 |
1台 |
|
13 |
加厚油槽 |
1只 |
|
14 |
φ25mm电极 |
2个 |
|
15 |
Φ75mm电极 |
1个 |
|
16 |
环氧板全封闭电极支架 |
1套 |
|
17 |
公牛带线多位插排 |
1条 |
|
18 |
镊子（夹试样） |
1个 |
|
19 |
钢盘（在油中试验结束后接试样） |
1个 |
|
20 |
放电棒（备用） |
1根 |
|
21 |
数据线 |
1根 |
|
22 |
电源线 |
1根 |
|
23 |
备用软件（光盘） |
1张 |
|
24 |
说明书 |
1份 |
|
25 |
合格证-保修卡 |
1份 |
|
以下为选配 |
||
|
|
控温装置 |
温度根据要求定做 |
|
|
计量证书 |
一份 |
|
|
25号绝缘油 |
13KG |
|
|
5点电极（多点电极） |
1套 |
|
|
φ20/75球形电极 |
1套 |
|
|
φ130/130平板电极 |
1套 |
|
|
Φ6/6电极柱形电极 |
1套 |
|
|
或其它国标/非标电极 |
|
ZJC系列击穿强度试验仪升级前后对比表：
|
我司升级后全新机型 |
其它公司机型 |
|
外观焕然一起，无可挑剔 |
机型老旧 |
|
*增加了自动放电装置功能（内置），试验完毕自动放电
|
需要实验人员用放电棒接触高压头放电，存在安全隐患
|
|
*主机控制面板增加了电压、电流显示
|
简易显示，无此功能
|
|
*增加了风机，试验完毕自动排出试验产生的有害气味
|
简易显示，无此功能
|
|
*增加了照明功能，可实时观察试验变化
|
简易显示，无此功能
|
|
*内部结构合理，外部布局升级，试验时近距离接触机器无任何风险
|
大部分厂家内部结构简单，需要加长线缆远距离试验，接触机器有风险。
|
|
*电极支架采用环氧板，全封闭，更稳固，更安全。
|
部分厂家支架采用透明亚克力玻璃，裸露较多，且易破损
|
|
*实验软件可连续做10组试验对比
|
大部分厂家只可做5组
|
|
*交流电压、直流电压、测量电流均在标准范围内。
|
大部分厂家无法达到交直流同时准确，且电压量程不达90%。电流不准确，电流过大存在隐患，并且影响仪器使用寿命
|
控制软件截图：
