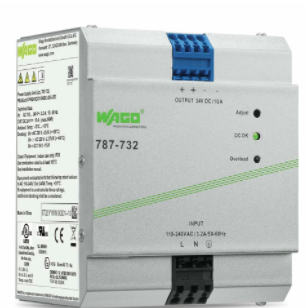

德国WAGO万可的开关稳压式电源787-732
产品简介
型号 787-732
开关稳压电源; Eco; 单相; 24 VDC输入电压; 10 A
输出电流; DC-OK LED; 4,00 mm²
开关稳压电源
适用于I类保护等级的设备
水平安装时，可自然循环冷却
封装，适用于开关控制柜
可并联，可串联
电气隔离的输出电压（SELV），符合EN 60950-1 / UL 60950标准
wago的电源使用详情
技术参数
输入：
相 1
额定输入电压Ui nom 1 x AC 110 … 240 V
输入电压范围 AC 85 … 264 V; DC 90 … 373 V
电网额定频率范围 47 … 63 Hz; 0 Hz
输入电流Ii ≤ 1.5 A (230 VAC); ≤ 3 A (115 VAC)
放电电流 ≤ 3.5 mA
接通瞬时电流 ≤ 30 A
功率因数 ≥ 0.94 (230 VAC); ≥ 0.98 (115 VAC)
功率因数校正(PFC) 有源
输入电压中断时的输出保持时间 ≥ 20 ms (230 VAC)
更少
输出：
额定输出电压Uo nom DC 24 V (SELV)
输出电压范围 DC 22 … 28 V (可调)
默认设置 DC 24 V
额定输出电流Io nom 10 A (24 VDC)
额定输出功率 240 W
控制偏差 ≤ 1 %
残留纹波 ≤ 100 mV (峰峰值)
过载保护行为 恒定电流(过载范围：1.15 … 1.4 x Io nom)；
短路时可断开并自动重启
信号显示 1 x LED DC OK (绿色)
1 x LED过载指示灯(红色)
状态指示灯 绿色LED (24 VDC OK)
红色LED (过载)
效率/功率损耗：
耗散功率Pl ≤ 37.5 W (230 VAC；额定负载)
耗散功率(*) Pl (*) 53 W (110 VAC / 24 VDC; 11 A)
效率(典型) 86 % (230 VAC)
熔断器保护：
内部保险丝 F 5 A / 250 VAC
需要备用保险丝 直流输入时需外加保险丝。
使用备用保险丝 断路器：10 A、16 A；B或C型特性曲线
安全及保护：
绝缘电压(一次-二次) DC 4.242 kV
绝缘电压(一次-接地) DC 2.2 kV
绝缘电压(二次-接地) DC 0.7 kV
787-601
787-602
787-611
787-633
787-6716
787-692
787-712
787-722
787-732
787-734
787-736
787-738
787-612
787-613
787-621
787-622
787-623
787-632
787-740
787-742
787-783
787-785
787-818
787-819
787-821
机械参数
安装方式 DIN-35型导轨
材料参数
火灾荷载 10.1 MJ
重量 1200 g
防护等级 I
防护类型 IP20 (符合EN 60529标准)
反向电压耐受能力 ≤ DC 28 V
过电压类别 II
污染等级 2
瞬变抑制(一次) 压敏电阻
短路保护 是
开路保护 是
可并联 是
串联运行 是
平均故障间隔时间(MTBF) 480,000 h (符合IEC 61709标准)
更少
接线参数
连接类型(1) 输入/输出
连接技术 笼式弹簧接线单元(CAGE CLAMP®)
万可连接器 万可745系列
单股导线 0.08 … 4 mm² / 28 … 12 AWG
细多股导线 0.08 … 4 mm² / 28 … 12 AWG
