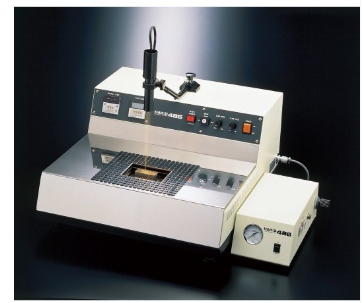

485 全能电焊系统

• 适用于焊接或拆除电路板元件，效能极高。

• 焊料熔流可作温度及时间调节。

• 有多款喷咀选用。

• 准确自动的焊接和除锡周期。

• 设有指示灯能正确显示喷咀位置，方便处理不同元件。

• 486气压系统可将穿孔中的锡屑消除。

操作方法

1. 当焊锡从穿孔流出时便可拆除IC。

2. 拆除IC后再用气压系统清除余锡。

规格

　

尺寸	485 (系统本体)   486 (气压系统)	500(阔) x 245(高) x 550(深) mm    150(阔) x 100(高) x 300(深) mm
重量	485 (系统本体)   486 (气压系统)	35kg (不包括焊锡)     3.5kg
输入电压	AC100V  50/60Hz
功率消耗	850W (220V)
工作温度	-5 ~ 40°C
控温范围	约室温 ~ 299 °C
熔锡量	10 kg
发热元件	800W (400W x 2)
空气压力	2 ~ 7kgf / cm² (使用气压系统486时)

主机外部尺寸

其他

包装清单

型号	标准配件		另购喷咀 ﹑气罩
485	485-1 系统本体
	486 气压系统
	485-N-01 14/16脚喷咀
	485-N-02 18/20脚喷咀
	485-N-03 28脚喷咀
	485-N-04 42脚喷咀
	485-28 14/16脚气罩
	485-29 18/20脚气罩
	485-30 28脚气罩
	485-31 42脚气罩
	485-07  IC镊子
	485-026 防氧化剂
	485-09 抹刀
	485-10 灯 (6V,10W)
可更换配件	485-H 发热元件 400W
	485-06 CA传感器

注意: 486必须与空气压缩机联用才能操作，白光可以另外供应空气压缩机，欢迎查询。

另购配件 - 喷咀 单位: mm

型号	内径
485-N-01	21 x 11
485-N-02	26 x 11
485-N-03	38 x 18
485-N-04	54 x 19
485-N-11	55 x 7
485-N-12	68 x 7
485-N-13	81 x 7
485-N-14	30 x 30
485-N-15	50 x 50
485-N-16	11 x 21 十字型
485-N-17	11 x 26 十字型
485-N-18	18 x 38 十字型
485-N-19	19 x 54 十字型

另购配件 - 气罩 单位: mm

型号	内径
485-28	21 x 10
485-29	25 x 10
485-30	34 x 17
485-31	51 x 17
485-32	51 x 7
485-33	64 x 7
485-34	77 x 7
485-35	30 x 30
485-36	50 x 50
