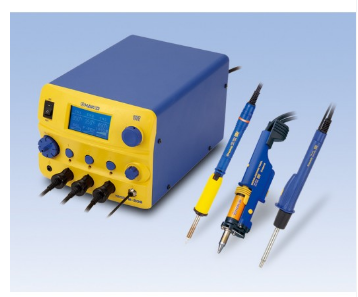

白光维修系统FM206

• 集合焊接、除锡及热风反修于一机的三合一维修系统。

• 简洁圆角设计，不占工作台空间。插口可以配合FM2029热风喷笔及FM2030重型焊铁同时使用。

• LCD图形用户界面，容易设置及操作。

• 3个同步电位插口。

• 独立真空泵及送风泵。

• 数码式空气流量显示。

• 可以显示°C或 °F。

• 可设置手动或自动模式。

• 复合式喷咀与发热组件二合一设计。

• 可处理0201，01005及10 x10 mm以下的QFNs芯片。

• 符合或甚高于美国ANSI J-STD-001标准。

• 拆消静电设计。

• 自动关机及休眠功能。

• 密码保护。

• 设有防盗安全锁。



规格

控制台

　

功率消秏	* 410W (450W) * , 220V
温度稳定度	±5°C (无负荷时)
输出电压	24V
尺寸	162(W) x 136(H) x 245(D)mm
重量	6.2 kg
送风量 (*)	6 L/min
真空发动	双柱式真空泵
真空压力	80 kPa (600 mmHg)
吸入流量	14 L/min

*消秏功率根据不同标准而有所不同

规格


型号	FM2027-03	FM2024-44	FM2029-01
功率消耗	70W (24V)	70W (24V)	70W (24V)
温度设定范围	200 ~ 450°C	350 ~ 450°C	100 ~ 550°C (设定)
焊咀与接地间阻抗	<2Ω	<2Ω	<2Ω
焊咀与接地间电位	<2mV	<2mV	<2mV
长度(不包括电线)	188 mm (当附带2.4D焊咀时)	180 mm (当附带Ø1.0 mm吸咀时)	232 mm (当附带Ø4.0 mm喷咀时)
重量(不包括电线)	30g (当附带2.4D焊咀时)	-	-
重量(不包括电线及软管)	-	65g (当附带Ø1.0 mm吸咀时)	50g (当附带Ø4.0 mm喷咀时)
电线长度	1.2m	1.2m	1.2m

* 不包括焊咀、吸咀或喷咀
** FM2027-04转换套件之焊鐵架附A1536清潔海綿


FM2027	FM2024	FM2029(FM206)
FM2027焊铁 使用T12系列焊咀 (另外选购) 80多款焊咀可供选择 备有4种颜色锁合式手柄套筒组件，可区分焊咀形状，使工作更加轻松方便	FM2024吸锡枪 使用N1系列吸咀 (另外选购) 手柄可以*型或笔型握法，轻巧易用 使用即弃式过滤管，方便更换	FM2029热风喷笔 使用N4系列喷咀 (另外选购) 纤巧喷笔，使用时倍感舒适易用 开关控制钮设在手柄上 可以处理10x10 mm QFNs芯片 容易更换喷咀

另选工具


FM2022 平行除锡镊子	FM2026 N2氮氣焊铁	FM2030 重型焊铁
使用T8系列拔咀 可以处理边长25mm或以下的SOP芯片或小贴片 拔咀以平行动作操作(当一边拔咀移动时，另一边拔咀保持不动)传热平均，轻易拆除组件 FM2023小型平行除锡镊子 使用T9系列拔咀 可以处理边长2mm或以下的小贴片 切换开关可调节标准或逆向开合除锡镊子，方便拆除小贴片	使用T13系列焊咀 利用氮气改善焊接效果，减少焊咀及焊锡氧化 改善无铅焊接时因热量不足而产生的锡桥锡角等问题	使用T22系列焊咀 功率是FM2027的两倍 设计轻巧 备有16款焊咀可供选择

包装清单


FM206控制台	1
焊咀插架	1
电源线	1
FM2027转换套件	1
FM2024转换套件	1
FM2029转换套件	1



其他



标准配置


T12系列焊咀一览 (另外选购)

N1系列吸咀一览 (另外选购)


T22系列焊咀一览 (另外选购)


N4系列喷咀一览 (另外选购)


型号	形状
		ØA	ØB
N4-01		2.0	2.5
N4-02		4.0	5.0
N4-03		6.0	7.0
N4-04		8.0	9.0
