谈谈地下管线探测仪的工作性能及原理
工作原理及方法：

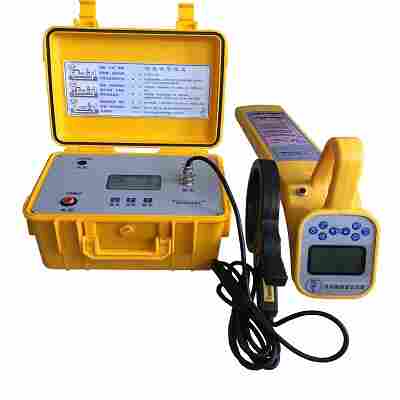

利用电磁感应的原理来探测地下电缆的走向、深度以及定位电缆的开路、短路及外皮故障点，GH-6600B管线定位仪的智能化全汉字、图形操作指示及声音调频指示，使它成为当今总线容易使用的管线定位仪。发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配，以保证输出的匹配信号。对于电缆故障的测试，本仪器可应用跨步电压法，用直埋电缆故障测试配件（“A"字架）来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位；也可以用信号强弱法判断电缆开路、短路故障。应用耦合夹钳，可以查找带电电缆的路径，利用接收机的50Hz探测功能，还可以对运行电缆发出的50Hz工频信号进行跟踪，真正做到了一机多用，具有的性能价格比。
地下管线探测仪分类
1 .一类是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。
优点:探测速度快、简单直观、操作方便、度高。
缺点:探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。
2.另一类是利用电磁波探测所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。
优点:能探测所有材质的管线
缺点:对环境要求较高，测深能力较差(难查埋深较深的管线)，对操作者素质和经验要求高。
任何仪器都不是*的，需要配合使用才能发挥它们的*
传统上，管线探测仪仅指利用电磁感应原理的管线探测仪，也是使用*多的仪器
本段组成
一般由两大部分组成:
1.发射机:给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式。
2.接收机:接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式:峰值模式(*值)、谷值模式(*小值)、宽峰模式;另外更*的仪器一般都带有峰值箭头模式(结合了峰值与谷值两者的优点，使操作更直观)以及罗盘导向(用于指明管线的走向)。
其它还有一些附件，配合两大组成部分的使用。
地下管线探测仪特点
1、采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到*，测深完毕自动恢复到测深前的工作模式。
3、单水平天线、双水平天线、垂直天线三种测量模式，相互验证管线测量的度。
4、具有多种深度测量方法:双线圈直读法、70%法;单线圈80%法、50%法和45度角法。
5、灵敏度高，抗干扰强，定位。
6、万用表功能:在电缆故障查找前后测试电缆的通断性和绝缘质量。
其基本工作原理是：由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，地下电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该地下电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，就会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障发射机的工作原理及方法。
