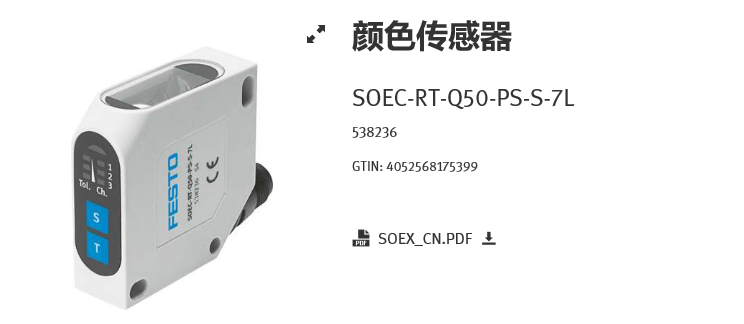

颜色传感器

SOEC-RT-Q50-PS-S-7L

• 短型号代码

• SOEC


• 设计

• 方形结构


• 符合标准

• EN 60947-5-2


• 符号

• 00991617


• RCM 商标
  c UL us (OL)


• CE （见合格声明）

• 符合欧盟电磁兼容性指令


• 材料说明

• 不含铜和聚四氟乙烯


• 测得变量

• 位置


• 测量原理

• 光电子元件


• 测量方法

• 颜色传感器


• 光源类型

• 白色


• *光斑

• 直径 4 mm，传感范围 22 mm


• 工作距离

• 12 mm ...                                                                                             32 mm


• 环境温度

• -10 °C ...                                                                                             55 °C


• 开关输出

• PNP


• 开关元件功能

• 灯光切换


• *开关频率

• 500 Hz


• *输出电流

• 100 mA


• 电压降

• ≤ 2.4 V


• 短路电流额定值

• 脉冲式


• 工作电压范围 DC

• 10 V ...                                                                                             30 V


• 残余波纹

• 10 %


• 空载电源电流

• 40 mA


• 反极性保护

• 适用于所有电气连接


• 电气接口

• 8 针
  M12x1
  插头


• 规格

• 50x50x17 mm


• 安装方式

• 带通孔


• 产品重量

• 38 g


• 外壳材料

• ABS


• 准备就绪状态指示

• 绿色 LED


• 开关状态指示

• LED


• 设置选项

• 示教
                                                                         通过电气连接示教


• 设置范围下限

• 12 mm


• 设置范围上限

• 32 mm


• 带移动电缆的环境温度

• -5 °C ...                                                                                             55 °C


• 防护等级

• IP67


• 耐腐蚀等级 CRC

• 4 - 极高的耐腐蚀能力
