费斯托 过滤器LF-D-5M-MAXI-A
过滤器 LF, D 系列, 金属结构
型号代码
LF — ¼ — D — 5M — MIDI — A
基本功能
LF 过滤器
气接口
M5 螺纹 M5
M7 螺纹 M7
QS4 快插接头 QS4
QS6 快插接头 QS6
x 螺纹 Gx
¼ 螺纹 G¼
y 螺纹 Gy
½ 螺纹 G½
¾ 螺纹 G¾
1 螺纹 G1
系列
D 系列
过滤等级
5M 5 μm
40 μm
规格
MICRO 壳体宽度 25 mm
(不带连接板)
MINI 壳体宽度 40 mm
(不带连接板)
MIDI 壳体宽度 55 mm
(不带连接板)
MAXI 壳体宽度 66 mm
(不带连接板)
冷凝水排放
手动
H 半自动
A 全自动
过滤器 LF, D 系列, 金属结构
技术参数
手动冷凝水排放
半自动或全自动冷凝水排放
-M- 流量
170 ... 5300 l/min
-Q- 温度范围
–10 ... +60 °C
-L- 输入压力
0 ... 16 bar
· 颗粒过滤和冷凝水分离性能良
好
· 流量大，压降小
· 带手动或全自动冷凝水排放
· 可选滤芯: 5 μm 或 40 μm
· 滤芯新产品 37
主要技术参数
规格 Micro Mini Midi Maxi
气接口 M5 M7 Gx QS4 QS6 Gx G¼ Gy G¼ Gy G½ G¾ G½ G¾ G1
工作介质 压缩空气 压缩空气
结构特点 烧结过滤器，带离心分
离
烧结过滤器，带离心分离
安装方式 通过附件 通过附件
管式安装 管式安装
安装位置 垂直 ±5° 垂直 ±5°
过滤等级 [μ
m]
5 5 or 40
*冷凝水容积 [cm3] 3 22 43 80
输入压力 [bar]
冷凝水排放 手动 0 ... 10 0 ... 16
半自动 1 ... 10 –
全自动 – 2 ... 12
过滤器 Micro Mini/Midi/Maxi
1 壳体 精制铝合金 压铸锌
2 连接板 精制铝合金 压铸锌/铝
3 滤杯 聚碳酸酯 聚碳酸酯
4 滤芯 聚乙烯 聚乙烯
5 金属保护罩 – 铝
– 密封件 丁腈橡胶 丁腈橡胶
订货数据
输入压力 1 ... 10 bar
冷凝水排放 规格 接口 过滤等级 5 μm
订货号 型号
手动 Micro 不带螺纹连接板, 用壳体上的连接螺纹连接
M5 526297 LF-M5-D-5M-MICRO
M7 534182 LF-M7-D-5M-MICRO-B
带螺纹连接板
Gx 526299 LF-x-D-5M-MICRO
带连接板和快插接头
QS4 526305 LF-QS4-D-5M-MICRO
QS6 526307 LF-QS6-D-5M-MICRO
半自动 Micro 不带螺纹连接板, 用壳体上的连接螺纹连接
M5 526298 LF-M5-D-5M-MICRO-H
M7 534183 LF-M7-D-5M-MICRO-H-B
带螺纹连接板
Gx 526300 LF-x-D-5M-MICRO-H
带连接板和快插接头
QS4 526306 LF-QS4-D-5M-MICRO-H
QS6 526308 LF-QS6-D-5M-MICRO-H
订货数据
输入压力 0 ... 16 bar, 金属保护罩
冷凝水排放 规格 过滤等级 5 μm 过滤等级 40 μm
订货号 型号 订货号 型号
不带螺纹连接板

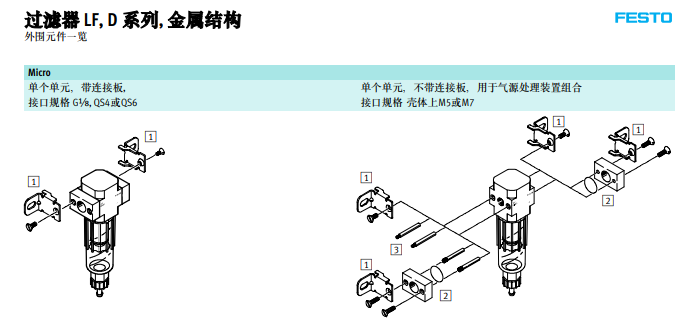

精细和精细过滤器 LFMA/LFMB, D 系列, 金属结构
外围元件一览
Mini/Midi/Maxi
单个单元，带连接板 单个单元，不带连接板，用于气源处理装置组合
不带压差显示器 带压差显示器 不带压差显示器 带压差显示器
1
2
安装附件
单个单元 组合 页码/
带连接板 不带连接板 带连接板 不带连接板 Internet
1 安装支架
HFOE
– – hfoe-d
2 螺纹销（包括在供货范围内）
FRB – –
frb-d
· 高效率过滤器，用于特殊要求
· 空气质量符合DIN ISO 8573-1
· 带或不带螺纹连接板
· 带压差显示器的型号，用于光
学显示过滤器脏污程度
· 滤芯选择: 0.01 μm或1 μm
· 滤芯新产品 37
LFMA:
ISO 等级 1 用于颗粒:
*颗粒密度 0.1 mg/m´
ISO 等级 2 用于油气:
*油浓度 0.1 mg/m´
过滤效率99.9999%
LFMB:
ISO 等级 2 用于颗粒:
*颗粒密度 1 mg/m´
ISO 等级 3 用于油气:
*油浓度 1 mg/m´
过滤效率99.99%
气接口 Gx G¼ Gy G¼ Gy G½ G¾ G½ G¾ G1
结构特点 纤维过滤器
安装方式 通过附件
管式安装
安装位置 垂直 ±5°
工作介质
精细过滤器 LFMA 过滤压缩空气，过滤等级 1 μm
精细过滤器 LFMB 过滤压缩空气，过滤等级 5 μm
过滤等级 [μm]
精细过滤器 LFMA 0.01
精细过滤器 LFMB 1
输出处空气纯净度
过滤等级 0.01 μm 1.7.2，符合DIN ISO 8573-1
1 μm 2.7.3，符合 DIN ISO 8573-1
残余含油量 [mg/m3]
精细过滤器 LFMA ≤0.01
精细过滤器 LFMB ≤0.5
输入压力 [bar]
冷凝水排放 手动 1 ... 16
全自动 1.5 ... 12
*冷凝水容积 [cm3]
精细过滤器 LFMA/精细过滤器
LFMB
22 43 80
细和精细过滤器
1 壳体 压铸锌
2 连接板 铝
3 滤杯 聚碳酸酯
4 金属滤杯 铝
5 壳体，用于带压差显示的型
号
聚碳酸酯
– 密封件 丁腈橡胶
材料注意事项 不含铜和聚四氟乙烯
利用活性炭去除压缩空气中的
液体和气体油微粒
· 活性炭滤芯可以用来产生不含
油分、无异味的空气，符合食
品行业标准
· 建议用过滤等级0.01μm
预先过滤
· 滤芯新产品
· 高效率过滤器，用于特殊要求
· 空气质量，符合 DIN ISO 8573-1
· 预先装配的过滤器组合
· 带压差显示器的型号用于光学
显示过滤器脏污程度
· 滤芯选择： 1 μm 和
0.01 μm
· 滤芯新产品 37
ISO 等级1 用于颗粒物:
*颗粒密度 0.1 mg/m´
ISO 等级2 用于油气:
*油浓度 0.1 mg/m´
费斯托 过滤器LF-D-5M-MAXI-A
