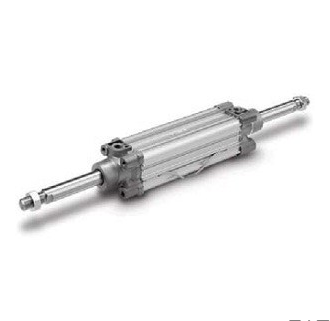

CP96系列日本SMC气缸/标准型 双杆双作用
符合ISO(15552)标准 CP96SDB32-50CW
追加系列 CP96-W、CP96K、CP96KW系列 [New]
追加定制规格 [New]
轻量:*多减小15%
用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
垫缓冲使活塞停止时的金属噪音减小
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 B 基本型
缸径 32 缸径 32mm
气缸行程 50 气缸行程 50mm
带防护套 - 无防护套
杆 W 双杆型
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
字段描述 取值描述
配管口径 1/8
形式 气压式
缓冲形式 垫缓冲 / 气缓冲
通口螺纹的种类 G
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M10X1.25
*低使用压力 0.05
*使用压力 1.0
保证耐压力 1.5
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～1000
杆侧缸盖材质 压铸铝
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
杆端螺母材质 碳钢
活塞杆直径 12
0.2MPa理论推力IN 138
0.3MPa理论推力IN 207
0.4MPa理论推力IN 276
0.5MPa理论推力IN 346
0.6MPa理论推力IN 415
0.7MPa理论推力IN 484
0.8MPa理论推力IN 553
0.9MPa理论推力IN 622
1.0MPa理论推力IN 691
0.2MPa理论推力OUT 161
0.3MPa理论推力OUT 241
0.4MPa理论推力OUT 322
0.5MPa理论推力OUT 402
0.6MPa理论推力OUT 482
0.7MPa理论推力OUT 563
0.8MPa理论推力OUT 643
0.9MPa理论推力OUT 724
1.0MPa理论推力OUT 804
