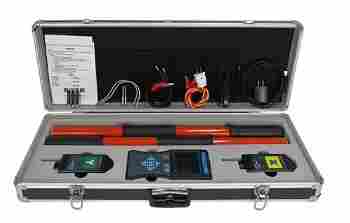

了解FRD语音核相仪的重要技术参数
使高压数显核相这项危险性较大的而又必不可少的工作安全可靠，指针显示一目了然，重量只有用互感器的1/10-1/20，携带方便。实在是高压电工不可缺少的工具。
测试结果
1、单根核相棒电阻值和外形测量结果见表1。
表1
|
试 品 额定电压 （kV） |
标 称 长 度 （m/m） |
实 测 长 度 （m/m） |
误差 % |
标 称 电阻值 （MΩ） |
实 测 电阻值 （MΩ） |
误差
% |
|
|
10 |
A |
700 |
680 |
2 |
50 |
5 |
2 |
|
A′ |
700 |
680 |
2 |
50 |
5 |
2 |
|
|
35 |
A |
700 |
680 |
2 |
180 |
188 |
4 |
|
A′ |
700 |
680 |
2 |
180 |
188 |
4 |
|
|
110 |
A |
1100 |
1150 |
4.5 |
330 |
340 |
3 |
|
A′ |
1100 |
1150 |
4.5 |
330 |
340 |
3 |
|
2、FRD语音核相仪单根核相棒工频耐压试验结果见表2。
表2
|
试品额定电压（kV） |
试验电压 （kV） |
持续时间 （分） |
结 果 |
|
10 |
50 |
5 |
良好 |
|
35 |
105 |
5 |
良好 |
|
110 |
300 |
5 |
良好 |
3、FRD语音核相仪单根核相棒、电抗元件发热试验结果见表3。
表3
|
试 品 额定电压 （kV） |
试 验 电 压 （kV） |
测 量 电 流 （uA） |
元 件 允许电流 （uA） |
总线大电流下 持续5分钟元 件的温升 ℃ |
|
10 |
1.0u线=10 |
87 |
674 |
4.5 |
|
2.0u线=20 |
190 |
|||
|
35 |
1.0u线=35 |
93 |
443 |
5.5 |
|
2.0u线=70 |
184 |
|||
|
110 |
1.0u相=63.5 |
72 |
443 |
5 |
|
2.0u相=127 |
138 |
测试时环境温度：17.5℃。
