结构

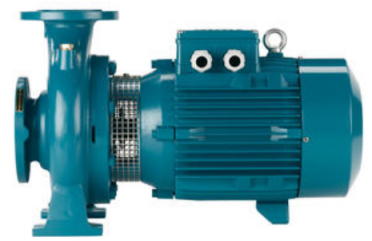

直联离心泵，30KW以下（含）电机具有加长轴与泵直接相联，带有止推轴承的一体化新支架结构适配于37至75KW的标准电机（短轴结构）

泵壳具有轴向吸入口和顶部径向排出口，主要尺寸和性能根据EN 733。

NM（S）：泵壳和笼形支架均为铸铁结构。

B-NM（S）：泵壳和笼形支架/泵壳盖均为青铜结构（所供水泵均为喷漆覆盖）

连接：法兰根据 PN10，EN 1092-2。

对接法兰（根据要求提供）

规格

法兰

从NM32/….到NM50/….

螺纹法兰 EN 1092-1,PN 16

从NM65/….到NMS 100/….

焊接法兰 EN 1092-1,PN 10

用途

-用于泵送不含磨蚀性的,对泵体材料无侵蚀性的清洁液体(固体颗粒含量不大于0.2%).

-用于供水..

-用于供热,空调,冷却和循环系统.

-用于民用及工业用途.

-用于消防用途,用于灌溉.

工作条件

液体温度 从-10℃到+90℃.

环境温度不高于40℃.

吸上扬程不大于7M.

*允许工作压力不大于10bar.

连续工作.

电机

2极感应电机,50 Hz (n≈2900rpm)

NM,NMS: 三相  230/400V±10% 不大于 3KW

                400/690V±10% 从4KW到75KW.

绝缘等级为 F,保护等级为 IP 54(NMS为IP55)

从2.2KW开始的电机可变频工作.

从0.75KW开始的三相电机分级方案为IE 2

根据 EN 60034-1; EN60034-30制造.

按用户要求提供的特殊服务

-其它电压,-频率60Hz(按照60Hz参数表).

-保护等级 IP55,-特殊机械密封.

-填料函密封(只适用于NM标准结构).

-不大于1.5KW的单相电机.

-根据94/9 EEC(ATEX)指示规定的防爆结构.

-更高或更低的液体温度及环境温度.

-不大于1.5KW的电机变频工作.
