：FREEBEAR福力百亚
名称：气浮轴承
型号：AFU-2525-1—2525-18
特长：1.通过提供压缩空气，内置在每个活塞中的万向球同时上升。
2.在安装时，通过对机器的床进行方槽加工，可以进行夹具、模具、工件的搬运和定位。
参数特点：
规格齐全，除了刊登的尺寸以外也支持定制。
AFU-2525-5
主体尺寸：L（195）/L1（147）/L2（173）
P 4×P25=100
一根AFU使用气压MPa（kgf/kgf）
0.45kN（46.0kgf）、0.60kN（61.5kgf）、0.70kN（71.5kgf）
一个万向球使用气压MPa（kgf/kgf）
0.09kN（9.2kgf）、0.12kN（12.3kgf）、0.14kN（14.3kgf）
AFU-2525-10
参数特点：
规格齐全，除了刊登的尺寸以外也支持定制。
主体尺寸：L（320）/L1（272）/L2（298）
P ×P25=225
一根AFU使用气压MPa（kgf/kgf）
0.90kN（92.0kgf）、1.20kN（123.0kgf）、1.40kN（14.3kgf）
一个万向球使用气压MPa（kgf/kgf）
0.09kN（9.2kgf）、0.12kN（12.3kgf）、0.14kN（14.3kgf）

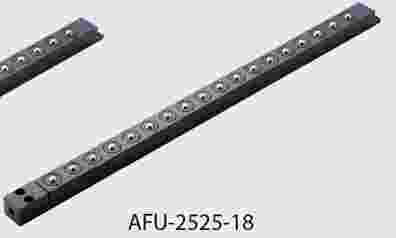

AFU-2525-18
参数特点：
规格齐全，除了刊登的尺寸以外也支持定制。
主体尺寸：L（520）/L1（472）/L2（498）
P 17×P25=425
一根AFU使用气压MPa（kgf/kgf）
1.62kN（165.2kgf）、2.16kN（220.3kgf）、2.52kN（257.0kgf）
一个万向球使用气压MPa（kgf/kgf）
0.09kN（9.2kgf）、0.12kN（12.3kgf）、0.14kN（14.3kgf）
|
型式 |
主体尺寸（mm） |
气压与负荷能力的关系kN（kgf） |
||||||||
|
L |
L1 |
L2 |
P |
一根AFU |
一个球形轴承 |
|||||
|
使用气压MPa（kgf/kgf） |
使用气压MPa（kgf/kgf） |
|||||||||
|
0.40 (4.1) |
0.50 (5.1) |
0.60 (6.1) |
0.40 (4.1) |
0.50 (5.1) |
0.60 (6.1) |
|||||
|
AFU-2525-1 |
95 |
47 |
73 |
- |
0.09 (9.2) |
0.12 (12.3) |
0.14 (14.3) |
0.09 (9.2) |
0.12 (12.3) |
0.14 (14.3) |
|
AFU-2525-2 |
120 |
97 |
98 |
25 |
0.18 (18.4) |
0.24 (24.6) |
0.28 (28.6) |
|||
|
AFU-2525-3 |
145 |
97 |
123 |
2×P25=50 |
0.27 (27.6) |
0.36 (36.9) |
0.42 (42.9) |
|||
|
AFU-2525-4 |
170 |
122 |
148 |
3×P25=75 |
0.36 (36.8) |
0.48 (49.2) |
0.56 (57.2) |
|||
|
AFU-2525-5 |
195 |
147 |
173 |
4×P25=100 |
0.45 (46.0) |
0.60 (61.5) |
0.70 (71.5) |
|||
|
AFU-2525-6 |
220 |
172 |
198 |
5×P25=125 |
0.54 (55.2) |
0.72 (73.8) |
0.84 (85.8) |
|||
|
AFU-2525-7 |
245 |
197 |
223 |
6×P25=150 |
0.63 (64.4) |
0.84 (86.1) |
0.98 (100.1) |
|||
|
AFU-2525-8 |
270 |
222 |
248 |
7×P25=175 |
0.72 (73.6) |
0.96 (98.4) |
1.12 (114.4) |
|||
|
AFU-2525-9 |
295 |
247 |
273 |
8×P25=200 |
0.81 (82.8) |
1.08 (110.7) |
1.26 (128.7) |
|||
|
AFU-2525-10 |
320 |
272 |
298 |
9×P25=225 |
0.90 (101.2) |
1.20 (123.0) |
1.40 (143.0) |
|||
|
AFU-2525-11 |
345 |
297 |
323 |
10×P25=250 |
0.99 (101.2) |
1.32 (135.3) |
1.54 (157.3) |
|||
|
AFU-2525-12 |
370 |
322 |
348 |
11×P25=275 |
1.08 (110.4) |
1.44 (147.6) |
1.68 (171.6) |
|||
|
AFU-2525-13 |
395 |
347 |
373 |
12×P25=300 |
1.17 (119.6) |
1.56 (159.9) |
1.82 (185.9) |
|||
|
AFU-2525-14 |
420 |
372 |
398 |
13×P25=325 |
1.26 (128.8) |
1.68 (172.2) |
1.96 (200.2) |
|||
|
AFU-2525-15 |
445 |
397 |
423 |
14×P25=350 |
1.35 (138.0) |
1.80 (184.5) |
2.10 (214.5) |
|||
|
AFU-2525-16 |
470 |
422 |
448 |
15×P25=375 |
1.44 (147.2) |
1.92 (196.8) |
2.24 (228.8) |
|||
|
AFU-2525-17 |
495 |
447 |
473 |
16×P25=400 |
1.53 (156.4) |
2.04 (209.1) |
2.38 (243.1) |
|||
|
AFU-2525-18 |
520 |
472 |
498 |
17×P25=425 |
1.62 (165.2) |
2.16 (220.3) |
2.52 (257.0) |
|||
