美国SUN平衡提升阀DKDS X H N数据说明
技术特点
这是一个常闭、平衡提升阀、开关元件。端口 3 的先导压力将阀门切换到打开位置。
的平衡结构在端口 1 和端口 2 处提供 5000 psi (350 bar) 的可预测切换，外部泄油打开且*小先导压力为 400 psi (30 bar)。
配置有 EPDM 密封件的滤芯用于使用磷酸酯流体的系统。接触石油基流体、油脂和润滑剂会损坏密封件。
这些阀在端口 1 和端口 2 之间进行液压平衡。

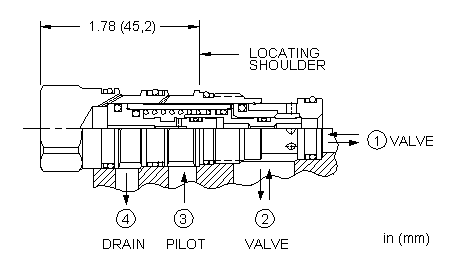

端口 1 和端口 2 与端口 3 和端口 4 完全密封。端口 3 和 4 完全密封。
排放口处的任何背压都会直接添加到可靠运行所需的先导压力上。
端口 1 和端口 2 之间的泄漏率非常低，通常小于 10 滴/分钟。在 5000 psi（0.7 cc/min 在 350 bar）。
当先导压力低于 145 psi (10 bar) 时，阀门将重新安装。
所有端口将接受 5000 psi (350 bar)。
采用 Sun 浮动式结构，以*限度地减少由于安装扭矩过大和/或型腔/墨盒加工变化而导致内部零件绑定的可能性。
腔体 T-21A
系列 1
容量 15 加仑/分
切换阀所需的*小先导压力 400 磅/平方英寸
*工作压力 5000 磅/平方英寸
110 SUS (24 cSt) 时的*阀门泄漏 10 滴/分钟。@5000 psi
先导容积排量 .01 英寸³
先导通道进入阀门 .03 英寸
阀门六角尺寸 7/8 英寸
阀门安装扭矩 30 - 35 磅力英尺
型号重量 0.35 磅
密封套件 - 墨盒 布纳：990021007
密封套件 - 墨盒 三元乙丙橡胶：990021014
密封套件 - 墨盒 聚氨酯：990021002
密封套件 - 墨盒 氟橡胶：990021006
