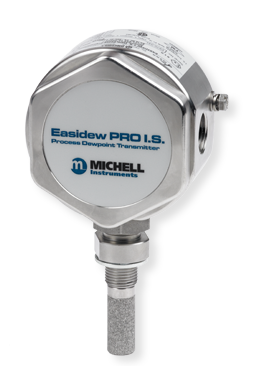

米歇尔水分分析变送器MichellEasidew PRO IS技术样本
特征
测量范围 –110 至 +20°Cdp
ATEX、IECEx、cCSAus、FM、TR CU Ex
精度 ±1°Cdp
2 线制 4–20 mA 输出
可追溯的13点校准证书
450 barg 压力等级
可供选择的过程连接
BS EN 10204 3.1 材料
气体和液体中的水分
服务交流计划
氧气服务已清洁
Easidew PRO IS 本质安全露点变送器可测量气体或非极性液体中要求苛刻的过程和炼油厂应用中的水分。
它提供 –110 至 +20°Cdp 的广泛测量范围，可轻松集成到现有系统中，并已获得适用于危险区域的全球。该装置坚固的外壳可保护电子设备免受恶劣环境条件的影响。
Easidew PRO IS 基于 Michell 的陶瓷金属氧化物湿度传感器，可提供长期稳定性和对湿度变化的快速响应。
产品 Easidew PRO IS 适用于气体 Easidew PRO LQ IS 适用于液体
性能规格
测量范围 -110 至 +20°C（-166 至 +68°F）露点；-100 至 +20°C（-148 至 +68°F）露点 0 至 1000 ppm W能力 – 工厂根据客户要求的范围和应用进行配置
准确性 ±1°C (±1.8°F) 露点（+20 至 -60°C / +68 至 -76°F）
±2°C (±3.6°F) 露点（-60 至 -110°C / -76 至 -166°F)
响应时间 5 分钟到 T95（干到湿）
重复性 0.5°C (0.9°F) 露点
校准 可追溯的 13 点校准和证书
电气规格
输出信号 4-20 mA（2 线制连接，电流源）；用户可配置的范围
输出 露点或水分含量 水分含量
模拟输出缩放范围 露点： -110 至 +20°C（-166 至 +68°F）或 –100 至 +20°C（-148 至 +68°F）气体中的水分含量： 0-3000 ppm V
非标准： mg/m 3 , lbs/MMSCF 天然气 液体中的水分含量： 0 至 1000 ppm W能力 – 工厂根据客户要求的范围和应用进行配置
电源电压 12 至 28 伏直流电
负载电阻 * 250 Ω @ 12 V (500 Ω @ 24 V)
目前的消费 * 23 mA，取决于输出信号
饱和常数
（仅适用于液体中的水分测量） 在 0 至 +50°C（32 至 +122°F）温度范围内饱和常数高达 1000 ppm W 的6 点查找表；10 种常见液体的饱和常数可以通过应用软件编程到 Easidew PRO XP IS 中；
或者，用户可以手动编程饱和常数
CE符合性 得到正式认可的
操作规格
工作温度 –40 至 +60°C（-40 至 +140°F）
补偿温度范围 -20 至 +50°C（-4 至 +122°F）
注意：变送器精度声明仅适用于温度范围：-20/+50°C (-4/+122°F)
储存温度 -40 至 +60°C（-40 至 +140°F）
运营压力 45 MPa (450 barg / 6526.7 psig) *
流量
1 至 5 Nl/min 安装在标准采样块中
0 至 10 m/sec 直接插入
0.1 至 0.3L/min 通过 Easidew 样品块
0.1 至 1m/s 直接插入
机械规格
入口保护 IP66 符合 BS EN 60529:1992 标准；
符合 NEMA 250-2003 标准的 NEMA 4 保护
本质安全区证书* ATEX： II 1 G Ex ia IIC T4 Ga（–20°C 至 +70°C）
IECEx： Exd ia IIC T4 Ga（–20°C 至 +70°C）
TC TR 0Ex ia IIC T4 Ga（–20° C）C 至 +70°C)
C CSA美国： I 类，I 类 ABCD，T4 组
FM： I 类，1 类，ABCD，T4 组
俄罗斯模式批准 俄罗斯 (GOST-R)、哈萨克斯坦 (GOST-K)
加拿大压力容器 CRN — 加拿大 11 个省
氧气服务
可选：清洁富氧
筑屋材料 316不锈钢
过滤器
（传感器保护） 标准：不锈钢烧结防护罩（用于防护 >80μm 的细颗粒）
可选： HDPE 防护罩（用于防护 >10μm 的细颗粒）
过程连接和材料 316 不锈钢 5/8” — 18 UNF 带粘合密封，G1/2” 和 3/4” UNF 适配器可用
（符合 BS EN 10204 3.1 的材料证书 — 参见产品订单代码上的“附件和备件”）
重量 1.27 公斤（2.8 磅）
电气连接 通过内螺纹 M20 x 1.5mm 压盖的螺钉端子
诊断条件（工厂编程） 条件 输出
传感器故障 23 mA
欠量程露点 4 mA
量程露点 20 mA
