QS30系列高性能长距离传感器QS30LLPQ
感测光束可见红激光
电源直流
感应模式（一般）后向反射器
传感模式（详细）极化
带 M30 安装座的矩形外壳
主要外壳材料 热塑性塑料
激光分类 1 级
小可见光点激光器
输入/输出离散
*感应距离 (mm) 18000
输出双极（NPN 和 PNP）
电源/供电电压 10-30 V dc
连接一体式 QD
快速断开 M12 型（欧式）
光操作/暗操作
低操作温度 (°C) -10
高工作温度 (°C) 50
输出响应时间(ms) 0.5
特殊功能：本质安全 否
特殊功能：远程教学 是
特殊功能：水检测 否
传感光束波长 650
上电延迟 (ms) 1000
重复性 (µs) 70
引脚数 5
NEMA 评级 NEMA 6
防护等级 IP67
*操作相对湿度 [%] 95% @ 50 °C
镜片材质 亚克力
调整示教按钮
筒体直径 (mm) 30
指示条形图
功能：定时（保持/延迟） 否
特性：封装 否
特征：危险区域 否
特征：有声无
特性：耐化学性 否
功能：快速断开 是
产品说明书
• 具有小而有效光束尺寸的 1 类可见激光
• 在整个传感范围内具有*的光学性能，即使
特写
• 简单的按钮设置选项：*额外增益或低对比度设置，取决于型号，加上手动调整

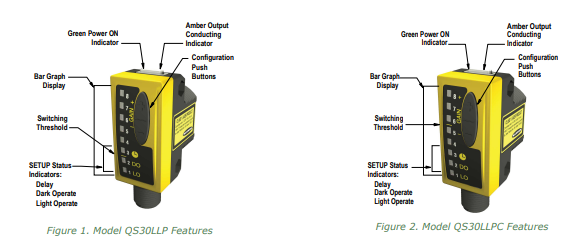

• 易于阅读的运行状态指示器，带有 8 段条
图形显示
• 双极离散输出，PNP 和 NPN
• 可选择的 30 毫秒关闭延迟
• 提供 2 m 或 9 m（6.5 英尺或 30 英尺）电缆或一体式电缆的型号
快速断开
• 坚固的 ABS 外壳，符合 IEC IP67；NEMA 6
• 外壳紧凑，安装灵活——流行的 30 毫米螺纹
鼻子或侧面安装
非常适合需要高感测功率和小光束尺寸的应用。在感测范围内工作
通常只能通过传统的对置模式光电来实现；使用特殊的滤光片来偏振发射的光，
从闪亮的物体中过滤掉不需要的反射。
警告：不得用于人员保护
切勿将此设备用作人员保护的感应设备。这样做可能会导致
本设备不包括必要的自检冗余电路
传感器故障或故障可能导致
通电或断电的传感器输出状态。
产品型号
QS30LLPQ
QS30LLPQPMA
QS30LLPQP
QS30LLPQ
QS30LLPQPMA
QS30LLPQP
