ROLLON直线形式导轨主要特性
产品描述

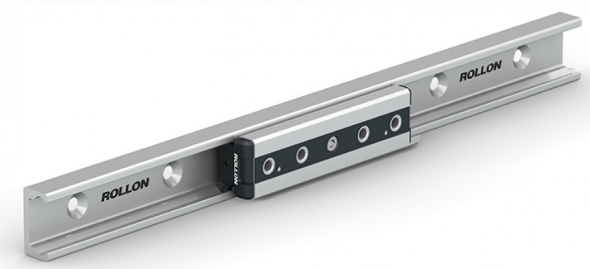

Compact Rail 直线系统包括具有感应淬火滚道的钢直线滑轨，以及同样由淬硬钢制成的高精度径向滚珠轴承滑块。凭借自对齐功能，Compact Rail 直线导轨可以简化项目，提高性能，降低整体应用成本。Compact Rail 直线导轨易于安装在所有类型的表面上，包括未经机加工的表面。
Compact Rail 直线导轨采用坚固钢制滑块和滚珠轴承，带刮板的自对中端盖，保护内部组件的侧面密封，以及顶部密封条。滑块体侧边倒角处理，安装面精磨处理，保证安装精度。滑块头部配备特殊缓释毛毡，可相对于滑块体自由旋转，毛毡始终接触滚道以确保理想润滑。可以使用注油器，通过端盖上的加油口轻松对毛毡进行润滑。
滚道位于 C 形型材内，与污染物隔开。此外，滑块密封和各种防腐蚀处理使 Compact Rail 直线导轨即使在更恶劣的环境下也可保持可靠性。
特点介绍
提供 5 种不同尺寸：18、28、35、43、63 mm。
可以形成自对齐系统（T+U 或 K+U），补偿安装表面的错位误差。
坚固的NS型钢滑块，带有侧面密封和浮动刮板。还提供 NSD 版本，安装孔与负载方向平行。
可对滑轨和滑块主体进行不同防腐蚀处理：按照 ISO 2081 镀锌（所有滑轨和滑块的标准处理），Rollon Aloy，Rollon E-coating，以及镀镍。
C形型材内有滑块和滚动元件，确保紧凑尺寸。
感应淬火和精磨滚道。
可调预负载。
提供 3 种不同尺寸：18、28、43 mm。
可以形成自对齐系统（V+P / V+U 或 A+P / A+U），补偿安装面误差。
需要补偿直线导轨支撑表面平行度误差
坚固的R型钢制滑块，带双排滚珠轴承，侧面密封和浮动刮板。还提供 RD 版本，安装孔与负载方向平行。
可对滑轨和滑块体进行不同防腐蚀处理：按照 ISO 2081 镀锌（28-43 尺寸滑轨和所有滑块主体的标准处理），Rollon-Nox（18 尺寸滑轨的标准处理），Rollon Aloy，Rollon E-coating，以及镀镍。
C 形型材内有滑块和滚动元件，确保紧凑尺寸。
感应淬火和精磨滚道（尺寸 28-42）
渗氮黑色氧化抛光滚道（尺寸 18）
可调预负载。
技术特性
可提供 T-型滑轨,U-型滑轨尺寸: 18, 28, 35, 43, 63。
K-型滑轨可提供尺寸: 43, 63。
*运行速度: 9 m/s ( 354 in/s)(根据应用环境而定)。
*加速度: 20 m/s2 ( 787 in/s2 )(根据应用环境而定)。
*的径向载荷能力: 15,000 N (每个滑块)。
温度范围: -20 °C至 +120 °C (-4 °F 至 +248 °F ) 短时间可承受 +170 °C (+338 °F )。
可提供滑轨长度从 160 mm 至 3,600 mm (6.3 in 至 142 in) 滑轨长度以 80-mm 为*小增量 (3.15 in), 可提供单根滑轨 的*长尺寸为 4,080 mm (160.6 in)按需求供货。
滚轮销具备良好润滑，和较长使用寿命。
滚轮密封/防护：标准 2Z（钢盖板），2RS（防喷淋）
滚轮材料：钢 100Cr6（还提供不锈钢 AISI 440）
滑轨的滑道经过高频电感淬火并磨削处理。
滑轨和滑块全部经过镀锌处理,符合 ISO 2081
T- 型滑轨和 U-型滑轨尺寸从18 至 43尺寸使用材料:冷拉轴承钢C43 F。
K-型滑轨, 同T- 型滑轨和 U-型滑轨 63 尺寸 63使用材料:CF53。
可用滑轨尺寸：18, 28, 43
*运行速度：7 m/s ( 276 in/s)（取决于应用）
*加速度：15m/s² ( 590.55 in/s2 )（取决于应用）
*径向载荷能力：10,800 N（每个滑块）
温度范围：-20 °C 至 +120 °C（-4 °F 至 +248 °F）短时间*可达 +150 °C (+302 °F )
可用滑轨长度在 160 mm 到 3,600 mm（6.3 in 到 142 in）之间以 80-mm (3.15 in) 为递增量，单根滑轨*长尺寸为 4,080 mm (160.6 in)，按要求为 28 和 43 尺寸提供。
滚轮材料：钢 100Cr6（还提供不锈钢 AISI 440）
滚轮销终身润滑
滚轮密封/防护：2RS（防喷淋）
在 28 和 43 尺寸中，滑轨和滑块主体按照 ISO 2081 标准镀锌，滚道经过电感淬火和磨削处理。
在 18 尺寸中，滑轨采用 Rollon-Nox 深度渗氮和黑色氧化 层处理，滑块主体按照 ISO 2081 标准镀锌。
28-43 尺寸的滑轨材料：冷拔碳钢 CF53
18 尺寸的滑块材料：冷拔碳钢 20MnCr5
