圆筒气缸GRC-20-90-T2H-D选型资料及其特点：
摆动?旋转型气缸
台式摆动气缸
型号GRC
利用轴承导向，实现了高负荷直接安装和高位置精度的齿条·齿轮式台式摆动气缸。
行业
【设计自由度高】
尺寸分为５、10、20、30、50、80等6种。
可按照相同尺寸选择标准型、高精度型。
分别备有90°规格和180°规格。
备有可调整摆动角度的带橡胶缓冲角度调整螺栓。
可在摆台上直接安装负荷。
【安装性优异】
配管口的取出方向3面可选。
采用大尺寸中空孔，配管、配线简洁干净。
摆台上面（4处）和缸体下面（1处）设有定位孔。
【动作性优异】
使用外部挡块进行稳定动作。
使用外部挡块和缓冲器（选择项），无需背隙即可平滑停止。
可进行1.5秒／90°的低速动作。
利用大直径齿轮、长行程活塞实现低速动作。
GRC 基本型 0.5～8.1 [N?M] 90,180
GRC-K 高精度型 1.0～8.1 [N?M] 90,180
GRC-F 微速型 0.5～8.1 [N?M] 90,180
GRC-KF 高精度型、微速型 1.0～8.1 [N?M] 90,180
有关日本CKDGRC-20-90-T2H-D电磁阀的更多参数参考：
10-SS5Z3-60*歧管，D-sub和扁平带状电缆连接器，插入式，清洁系列
带电源端子的插入式歧管
共用供排气
标配*多12个站
提供内部和外部试点
配件规格：直、弯头（向上、向下）。
关于气缸开关的使用方法
3.2.1通用事项
1)
磁场环境
在周围存在强磁场.大电流(大磁铁、点焊机等)的环境中，请使用强磁场开关。带开关气缸并排靠
近安装的时候、或磁性体在离气缸很近的地方移动的时候，可能会产生相互干扰而影响检测精度。
2)
导线的配线
请注意导线上不能有重复的弯曲应力和张力。
可动部请使用有耐曲性的机械手用电线。
3)使用温度
不能在高温(过60C的场合)使用。
根据磁性部品、电子部品的温度特性，请避免在高温环境下使用。
4)中间位置检测
将气缸开关设定为行程中间位置，并且在活塞通过时驱动负荷的情况下，如果速度过快，GRC-20-90-T2H-D气缸开关虽
然也会动作，但是要注意由于动作时间短，有时也会无法对负荷作出响应。
可检测的*活塞速度:V
V(mm/s) =一
气缸开关动作范围(mm)
负荷的动作时间(s)
气缸开关的动作范围请参照第7页的第4)项中表的*小值。
关于冲击
气缸搬运以及开关安装调整的时候，请不要使其承受过大的冲击。。

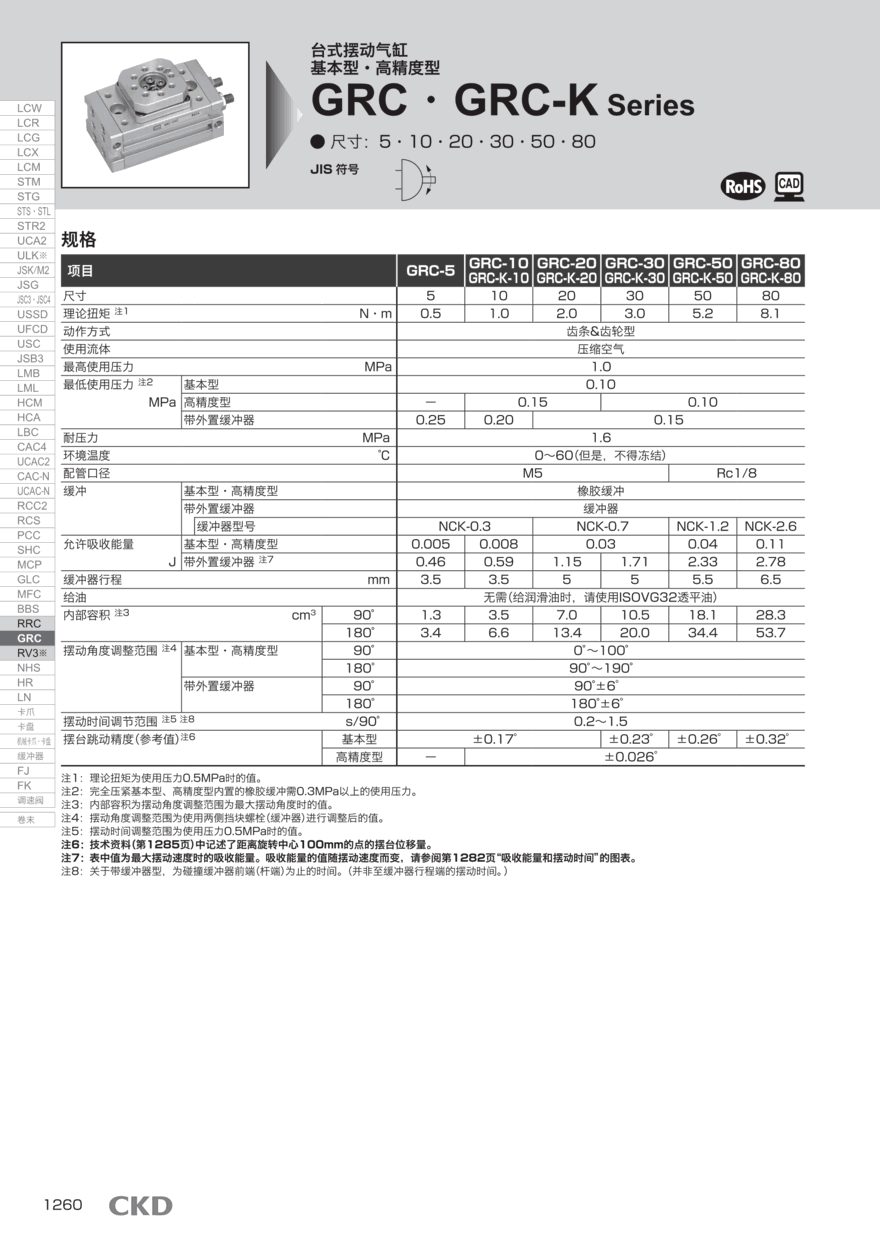

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品GRC-20-90-T2H-D的选型资料和配置方式:
1，假设两个活塞都缩回；在位置 。
单作用或双作用：气动执行器或台式摆动气缸通常属于这两个类别，具体取决于应用类型、所需的力或运动、工作的大小以及预期的精度或控制。通常，GRC-20-90-T2H-D气动执行器或台式摆动气缸将在其中容纳活塞和杆。类型取决于应用：提供多种类型的气动执行器或台式摆动气缸，包括无杆台式摆动气缸、圆形台式摆动气缸和紧凑型台式摆动气缸。有多种不同类型的台式摆动气缸和执行器可供选择，具体取决于它们所需的应用。它们可以是单作用或双作用。。
AutomationDirect-表-1-气动阀选择标准工厂空气应连接到机器级别的手动、可锁定的排气阀。机器空气准备系统还应包括一个过滤调节器，以去除水、灰尘和碎屑。需要使用调节器将典型的 100-130 psi 工厂空气供应降低到 60-90 psi 的合适机器控制压力。还应使用压力开关以确保有足够的压力可用。。
