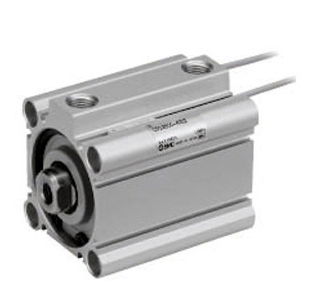

SMC薄型气缸CDQ2D32-25DMZ-W-M9PL性能须知
XB10：用缸体来对应行程。
例：CQ2B32-57DZ-XB10（使用57行程的缸筒）
XB10A：在比行程长的缸筒（55,60,65,70,80,85,90,95）中加装隔板来对应。
例：CQ2B32-57DZ-XB10A（在60行程的缸筒中加装3mm的隔板）
标准型号中的中间行程：在比行程长的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加装隔板来对应。
例：CQ2B32-57DZ（在75行程的缸筒中加装18mm的隔板）
工作原理
根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作;但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。 气缸 下面是气缸理论出力的计算公式: F:气缸理论输出力(kgf) F′:效率为85%时的输出力(kgf)--(F′=F×85%) D:气缸缸径(mm) P:工作压力(kgf/cm2) 例:直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为?芽输出力是? 将P、D连接，找出F、F′上的点，得: F=2800kgf;F′=2300kgf 在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1-1中查出。 例:有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，(气缸效率为85%)问:该选择多大的气缸缸径? 由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf) 由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
DBT40-400Z-NW
MGPM32-15Z-M9BWL
MHZ2-40D-M9BWL
MHF2-20D1R-M9BWL
CDQ2D25-30DMZ-W-M9BWL
MDBL40-50Z-M9BWL
CDQ2D12-15DMZ-W-M9BWL
MGPM50-60Z-M9BWL
MGPM32-75Z-M9BWL
MGPM32-25Z-M9BWL
MHF2-16DR-M9BWL
MGPM100-25Z-M9BWL
SMC薄型气缸CDQ2D32-25DMZ-W-M9PL性能须知
