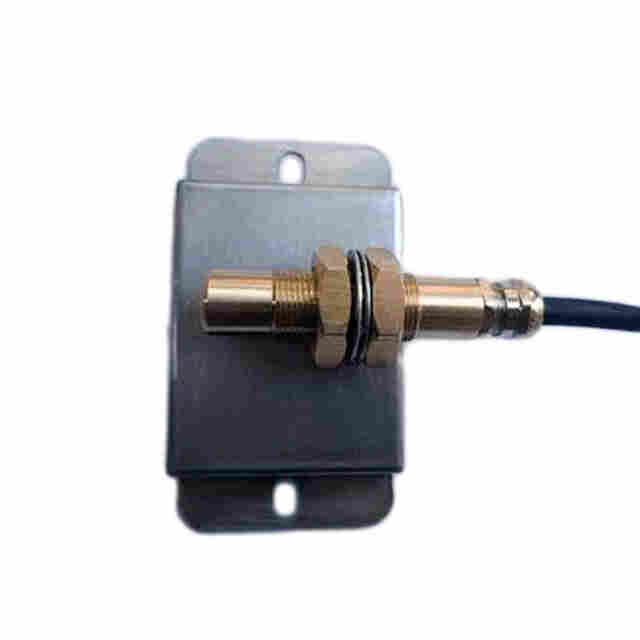

干簧管磁接近开关KT-CJK-2Z
特点
无需待机电源，气密性好，使用寿命长
多个磁场灵敏度范围，可配套磁铁触发器
高稳定性、高可靠性、高致性
客户可自定义外壳颜色、出线方向、线材、端子等
CJK-C磁体设计为永磁体，磁场强度不同，方便用户选择开关距离。磁体与触头的外罩分别为黄铜和铸铝材料，采取防振，隔热，环氧灌封，满足温度高，粉尘大的恶劣环境下工作要求，通过紧固螺母可以方便地调整开关工作距离。
．CJK系列磁接近开关命名方法
CJK—磁接近开关
1~5—型号
构成：
Z—触头
C—磁体
类型：
K—常开型K或未写任何字母
B—常闭型
KB—开闭型
K/T—高温常开型
KB/T2—两个独立触点高温开闭型
二．类型分类
常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。
常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。
开闭型：即个开关分两组共三根线，根为公用线。组为常开型，则另组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。
高温型：适合环境温度为-20℃~+180℃。
两个独立通道开闭型：触头为两个独立触点，输出两组接线四根线。组为常开触点；组为常闭触点。
三、型号分类：
、CJK-1型
1、由电磁体和触头两部分组成。
构成：
Z—触头
C—磁体
类型：
K—常开型K或未写任何字母
B—常闭型
KB—开闭型
K/T—高温常开型
KB/T2—两个独立触点高温开闭型
电磁体型号为：CJK-1C,输入电压24VDC,可提供稳定可靠的磁场。壳体材质为合金铝。
触头型号有：CJK-1Z、CJK-1Z-K、CJK-1ZB、CJK-1ZKB、CJK-1Z-K/T、CJK-1Z-KB/T2。壳体材质为黄铜。
2、性能指标
(1)动作距离:80~120 mm;
(2)通断差:25 mm以内;
(3)响应时间:小于10ms;
(4)环境温度:-20°C~+80°C;
(5)振动频率:小于60HZ;加速度:10g;
(6)励磁电压:DC24V+2V或AC220(1+10%)V;
(7)消耗功率:小于15W;
(8)接点容量:50W;
(9)接点电流:300mA;
(10)接点电压:DC500V;
(11)接触电阻:0.1欧;
(12)用JZ7-44作负荷,其寿命大于300000次;
(13)重量:磁体:3.6kg触头:0.6kg。
3、外形尺寸
电磁体：
长x宽x高=156 mm x 80 mm x 116 mm
固定孔尺寸:长x宽=128 mmx58 mm;孔(4-Φ10 mm)
触头：
长x宽x高=150mm x 60 mm x 145 mm
固定孔尺寸：孔距:120 mm;孔(2–Φ9 mm)
二、CJK-2型
1、由永磁体和触头两部分组成。
永磁体型号为：CJK-2C。壳体材质为铸铝。
触头型号有：CJK-2Z、CJK-2Z-K、CJK-2ZB、CJK-2ZKB、CJK-2Z-K/T、CJK-2Z-KB/T2可根据安
装要求任选其他型号触头。壳体材质为黄铜。
2、性能指标：
1动作距离：80~150mm(根据用户需求而定)。
2其它性能指标与CJK-1型相同。
3、外形尺寸
永磁体：
长x宽x高=136 mm x 100 mm x 85 mm
固定孔尺寸:长x宽=126 mmx60mm;孔(4–Φ6.5 mm)
触头：
长x宽x高=150mm x 60 mm x 145 mm
固定孔尺寸：孔距:120 mm;孔(2–Φ9 mm)
干簧管磁接近开关KT-CJK-2Z黄铜防爆工艺制作，它是利用电磁工作原理，用*的工艺制成的，是种位置传感器。该产品其结构简单，工作可靠、安装、使用、维护方便，可以作为安全门、摇台、推车机、道岔及罐笼位置等信号的传感器。磁性接近开关能以细小的开关体积达到的检测距离。它能检测磁性物体般为永磁铁，然后产生触发开关信号输出。由于磁场能通过很多非磁性物，所以此触发过程并不定需要把目标物体直接靠近磁性接近开关的感应面，而是通过磁性导体如铁把磁场传送至远距离，例如，信号能够通过高温的地方传送到磁性接近开关而产生触发动作号。
磁性接近开关KT-CJK-2Z的工作原理是通过触发器的位置和性的变化，使传感器周围产生磁场而使得传感器的触点产生动作。采用密封设计寿命至少100万次，安装方便，可以根据客户不同的应用环境做调整。
