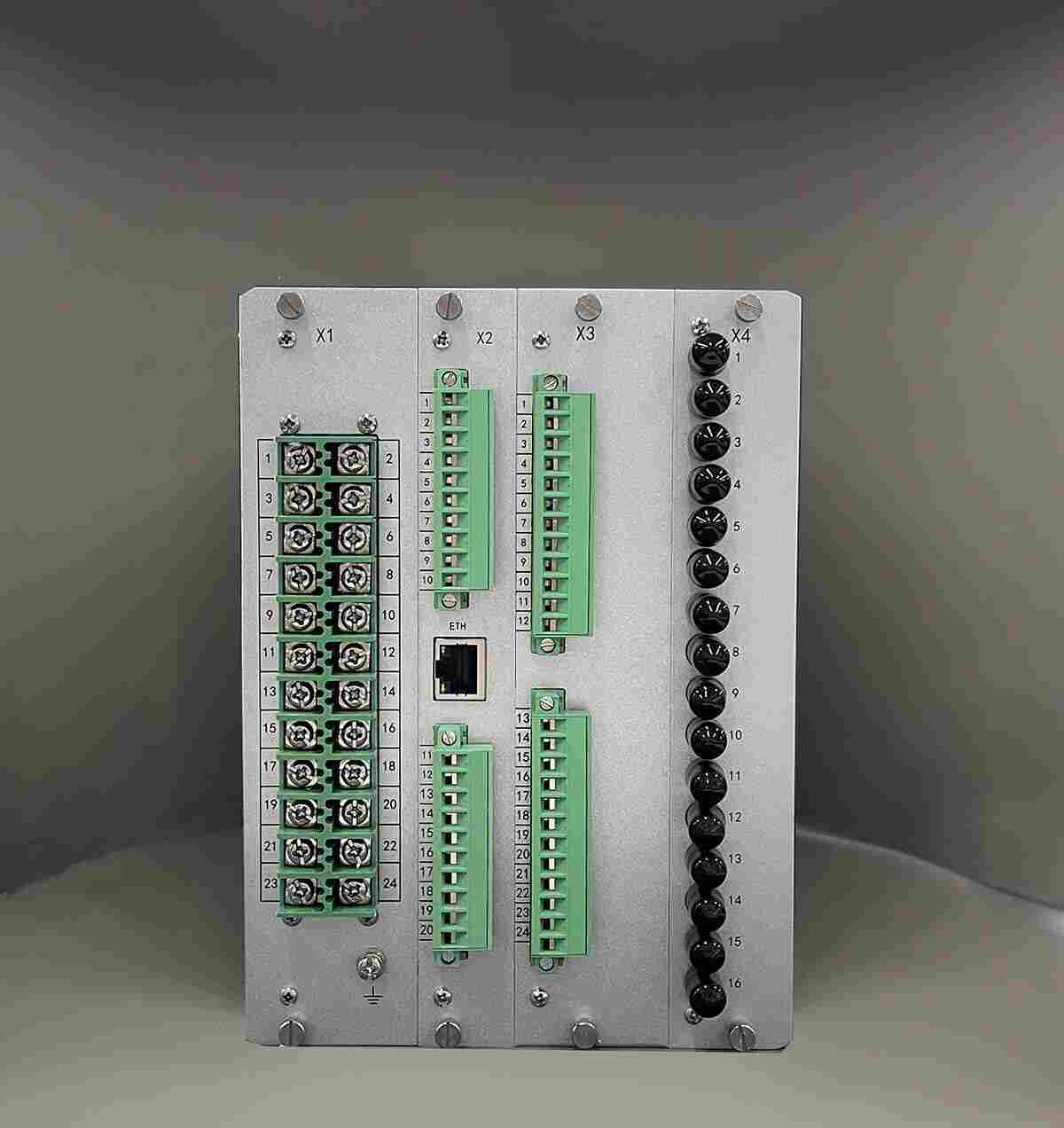

ZRHGBH-3000智能电弧光保护系统-用于中医院项目

ZRHGBH-3000智能电弧光保护系统--产品介绍
弧光危害： 电弧光中心温度相当于太阳表面温度的2倍，约为20000℃，由于过热将导致铜排、铝排熔毁气化； 电缆熔毁，电缆护套着火； 过热导致压力上升，使开关设备； 开关设备剧烈振动，使固定元件松脱； 过热导致压力上升，使开关设备； 使上一级变压器承受近距离短路故障冲击，故障电生的电动力可能导致变压器绕组变形发生匝间短路； 故障产生的弧光冲击波以300m/s的速度爆发，可摧毁途中的任何物质，若波及站内直流系统造成全站直流失电，将造成无法弥补的重大损失； 高温灼伤皮肤，强光刺伤眼睛； 爆破音振损伤耳膜，肺脏； 碎片飞射，造成人员伤亡。
弧光危害： 电弧光中心温度相当于太阳表面温度的2倍，约为20000℃，由于过热将导致铜排、铝排熔毁气化； 电缆熔毁，电缆护套着火； 过热导致压力上升，使开关设备； 开关设备剧烈振动，使固定元件松脱； 过热导致压力上升，使开关设备； 使上一级变压器承受近距离短路故障冲击，故障电生的电动力可能导致变压器绕组变形发生匝间短路； 故障产生的弧光冲击波以300m/s的速度爆发，可摧毁途中的任何物质，若波及站内直流系统造成全站直流失电，将造成无法弥补的重大损失； 高温灼伤皮肤，强光刺伤眼睛； 爆破音振损伤耳膜，肺脏； 碎片飞射，造成人员伤亡。
、、、销   189、、5244、、 6334  、、 售、、、


智能电弧光保护系统--工作原理
    ZRHGBH-3000弧光保护装置工作原理，就是检测弧光和过流。突破了常规保护的判据原则，率先采用了检测弧光和电流两个非关联参数作为判据比其他保护误动率更小，可靠性更高。 弧光采集单元与主控单元配合使用，是弧光保护装置的重要组成部分，主要用于采集故障弧光，并将判断后的结果通过光信号传递给主控单元。单个弧光采集单元可以安装,16个弧光，根据系统的大小可以任意增减弧光采集单元的数量。弧光采集单元通常安装在选定的开关柜内中，选择的原则是保证该单元相关光纤用量尽量少。

智能电弧光保护系统--常见问题
1、中、低压开关柜我公司弧光保护系统的原理是什么？
答： 我公司弧光保护系统使用光纤监测电弧光信号，配合过流判断故障，其快速继电器出口小于1ms，常规继电器出口小于8ms，加上断路器35-60ms 的跳闸时间，能有效保护开关设备，是目前动作速度快的电弧光保护系统。

2、传统中、低压柜母线保护与中、低压开关柜我公司弧光保护系统响应时间上面有什么优势？
答：一般过流保护继电器与RIZNER-弧光保护系统的跳闸延时比较。
RIZNER-弧光保护系统 一般O/C Relay
测量 <1ms 20ms
计算 不需要 2ms
自检控 随时 2ms
输出Relay <1ms 6-10ms
其他 不需要 10ms
Total <1ms 40-44ms

3、我公司弧光保护系统的优点是什么？
答： 1. 采用电弧及过流双判据原理，动作可靠。
2. 无源弧光,完全光纤传输长达100 米，抗电磁干扰能力强
3. 采用光纤传输跳闸指令，快速继电器出口，动作时间小于1ms。
4. 连续的自我检测。
5. 主辅元件分离，单系统可以保护256 个监测点。
6. 输入输出均可编程，配置高度灵活，适合任何复杂工况。
7. 显示故障位置，便于故障处理，极大提高恢复供电速度。
8. 提供断路器失灵保护.

4、为什么我公司弧光保护系统是经济的？
答：我公司弧光保护系统适用于中压开关和低压开关。我公司弧光保护系统是现在市场上快的产品，该系统也能很好的保护已有的开关柜。为了优化保护性能，我们研发了光纤三工器，使用光纤三工器，可保护中低压开关柜中更多的监测点，并且能达到节省费用的目的。

5、为什么我公司弧光保护系统使用光纤线传输？
答： 我公司弧光保护系统使用光纤。光纤（HFBR—EUS）使用单芯塑性纤维光纤，易于安装和使用，光纤线传输抗电磁干扰。当使用该光纤时，不需要特殊保护护套或者其他保护设备。光纤可选择标准长度或者由客户选择任意长度。光纤末端联结有光传感器以过滤环境光源。传感器由一个光纤适配器和散射过滤器组成。光纤确保了电弧光保护系统小的响应时间。切除时间是减小故障破坏范围的关键因素：跳闸时间越短，破坏越小。整个跳闸时间由电弧光保护系统跳闸时间和断路器脱扣时间共同决定。

6、我公司弧光保护系统在*和现有开关上安装是否都非常方便？
答：在设计和运用该系统的过程中，我们不仅仅考虑了系统的佳保护性能，也考虑了该系统的易安装性和可操作性。系统在安装时不需要增加特殊的配件，提供设备时会附带安装包。我公司弧光保护系统按照EMC 标准进行测试，拥有CE 标签。公司已经通过ISO-9001 质量体系.

7、我公司弧光保护系统的价格怎么样？
答：我公司有许多非常电力系统丰富工作经验的*，客户只要提供相应的母线配置及相关的接线图，我们就会提供相应的技术方案及预算供客户参考，后制定出公平合理的价格。

8、中、低压开关柜采用电弧保护，用户将得到的好处是什么？
答：根据国外近十年来的实际应用经验，采用电弧保护，用户将得到以下几方面的好处：
（1）保护附近工作人员免受电弧短路故障造成的伤害；
（2）保护中、低压开关设备免受严重损坏，防止火灾的发生；
（3）保护昂贵的主变压器，厂用或起备变压器免受短路电流冲击而损坏；
（4）防止波及站用直流系统，避免造成巨大的经济损失；
（5）大限度地减少用户的停电时间。用户的停电恢复时间，可由原来的2 天至3个星期减少到几个小时以内；
（6）延长现有开关设备的使用寿命，推迟更换开关设备的投资。


ZRHGBH-3000智能电弧光保护系统--哪些配置
快速继电器 < 10ms
通讯口插件 1路485通讯接口及1路CAN总线通讯接口 通信规约支持部颁MODBUS标准，可方便地接入站内综自系统。
介质强度：继电器各导电电路连在一起与外露的非带电金属部分或外壳之间, 应能承受2kV（有效值）50Hz的交流电压历时1min试验，而无绝缘击穿或闪络现象。
弧光功能 弧光接口：可直接接入16个弧光，对应的地址为1~16。
6个信号指示灯 正常：绿色；异常：红色
