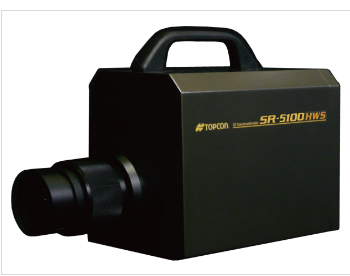

SR-5100是一种2D光谱辐射计，具有与传统点测量光谱辐射计相同的性能。
仪器校准使用光可追溯性光源，确保了高精度的亮度和色度的精度。
非破坏·非接触光源的波长特性和材料的分光透过率特性，物体的分光反射率特性等光源和物体的特性500万170亿cd/m2可以每1 nm进行分光特性评价，有助于维持各种产品的高品质。
2D光谱辐射计SR-5100通过分析物体的固有光谱，不仅可用于人眼和滤光式二维亮度计难以评价的特性和发光产品，还可用于物体的反射光评价和模拟评价。
可用于开发速度加快的微型/迷你LED显示屏和构件关系、物质质感、护肤品、纤维染织物、景观等广泛的行业和用途。
▶免费租借示威机。详情如下：这是这里。
▶SR-5100刊登在2020年11月26日的电子设备工业稿上。
←高分辨率500万像素(2448×2048)高亮度光谱(170亿cd/m)2)是可能的。
对于光源的波长特性、材料的光谱透射率特性、物体的光谱反射率特性等非破坏性和非接触式光源和物体的特性进行高精度的500万点光谱评价。
←2D光谱辐射计，性能与光点类型的光谱辐射计相同。
←利用光可追溯性光源进行校准，确保了高精度的亮度和色度精度。
←利用光谱和XYZ滤波器测量方法的各种优点，提供高精度和高速的可转换模型。
←附带标准的软件。
←LCD、OLED、QD、激光、微型LED和相关部件等亮度、色度、光谱评价
←汽车仪表面板和内外照明的发光分布特性、光谱评价
←LED照明、OLED照明发光部的亮度、色度不均匀、分光光谱不均匀评价
←室内和室外景观所有物体的光谱光谱评价
←纤维染织物的分光光谱评价
←皮肤护理评估，如皮肤污渍和色素沉着
←吸收、反射和透射特性分析
←膜和玻璃涂层的不均匀性、干涉条纹测量
(SR-5100 HM+显微镜)对病理组织染色状态的轻微差异进行分析和量化评估。(SR-5100 HM+显微镜)
| 测量模式： | 分光模式(光谱模式) |
|---|---|
| 光接收器(光接收器) | 500万像素CMOS图像传感器 |
| 物镜(物镜) | 标准：f=32 mm 标准+广角附件镜头：f=24 mm(*1) 望远：f=140 mm 宏(宏) *镜头选择公式 |
| 有效像素数 | 2448×2048 |
| 测量范围：(*2) | 0.5- cd/m2 |
| 测量波长范围 | 380~780 nm |
| 波长精度：(*4) | ±0.5 nm*Hg亮线，高精度模式时 |
| 光谱波长宽度(*5) | 7 nm(半值宽度) |
| 波长分辨率： | 1 nm：1 nm |
| 线性(线性) | 亮度：±2%以内(*3,*6) SR-5100HWS/SR-5000HM 色度：±0.0035以内(≤1cd/m2) (*3,*6) ±0.0025以内(1cd/m2<)<)(*3,*6) ±0.005以内(*6,*9) SR-5100HT 色度：±0.0035以内(≤1cd/m2) (*3,*6) ±0.0030以内(1cd/m2<)<)(*3,*6) ±0.005以内(*6,*9) |
| 面内不均匀均匀性(*10) | 亮度：±2%以内 色度：±0.003以内 |
| 重复精度. | SR-5100HWS/SR-5000HM 亮度：0.6%以内(≤1cd/m2) (*3,*6,*7) 0.5%以内(1cd/m2<)<)(*3,*6,*7) 色度：0.003以内(≤1cd/m2) (*3,*6,*8) 0.002以内(1cd/m2<)<)(*3,*6,*8) SR-5100HT 亮度：0.8%以内(≤1cd/m2) (*3,*6,*7) 0.5%以内(1cd/m2<)<)(*3,*6,*7) 色度：0.004以内(≤1cd/m2) (*3,*6,*8) 0.003以内(1cd/m2<)<)(*3,*6,*8) |
| 接口(接口) | USB 3.0/外部触发器 |
| 电源 | AC适配器AC100~240V(50/60 Hz) |
| 功耗(功耗) | 约20 W |
| 使用条件： | 0~35℃，80%R.H.以下(无结露) |
| 外形尺寸(不包括突起) | 广角：W162×H247×D402.4毫米 望远：W162×H247×D412.5毫米 宏：W162×H247×D330.5毫米 |
| 质量(质量) | 广角：约6.3公斤 望远：约8.2公斤 宏：约5.8公斤 |
*1：标准镜头+广角附件镜头安装时
*2：在标准光源A中，高亮度侧基于受光元件的直线性的设计值
*3：相对于标准光源A
*4：Hg辉线，在高精度模式下
*5：半值宽度，在高精度模式下
*6：在传感器中心位置进行评估
*7：2σ
*8：*值-*小值
*9：在标准光源A和本公司基准色玻璃的组合中
*10：在包含标准光源A和传感器有效像素中心的视野内80%范围63点
| 测量模式： | XYZ(过滤器)模式 |
|---|---|
| 光接收器(光接收器) | 500万像素CMOS图像传感器 |
| 物镜(物镜) | 标准：f=32 mm 标准+广角附件镜头：f=24 mm(*1) 望远：f=140 mm 宏(宏) *镜头选择公式 |
| 有效像素数 | 2248×2048 |
| 测量范围：(*2) | 0.005-100，000cd/m2 |
| 线性(线性) | 亮度：±3.5%以内(≤0.01cd/m2) (*3,*6) ±3.0%以内(0.01cd/m2<)<)(*3,*6) SR-5100HWS/SR-5100HM 色度：±0.0085以内(≤0.01cd/m2) (*3,*6) ±0.0050以内(≤0.05cd/m2) (*3,*6) ±0.0030以内(0.05cd/m2<)<)(*3,*6) ±0.008以内(*6,*9) SR-5100HT 色度：±0.0090以内(≤0.01cd/m2) (*3,*6) ±0.0050以内(≤0.05cd/m2) (*3,*6) ±0.0030以内(0.05cd/m2<)<)(*3,*6) ±0.008以内(*6,*9) |
| 面内不均匀均匀性(*10) | 亮度：±2%以内 色度：±0.003以内 |
| 重复精度. | SR-5100HWS/SR-5100HM 亮度：0.70%以内(≤0.01cd/m2) (*3,*6,*7) 0.35%以内(0.01cd/m2<)<)(*3,*6,*7) 色度：0.006以内(≤0.01cd/m2) (*3,*6,*8) 0.004以内(≤0.05cd/m2) (*3,*6,*8) 0.002以内(0.05cd/m2<)<)(*3,*6,*8) SR-5100HT 亮度：0.90%以内(≤0.01cd/m2) (*3,*6,*7) 0.35%以内(0.01cd/m2<)<)(*3,*6,*7) 色度：0.009以内(≤0.01cd/m2) (*3,*6,*8) 0.004以内(≤0.05cd/m2) (*3,*6,*8) 0.002以内(0.05cd/m2<)<)(*3,*6,*8) |
*1：标准镜头+广角附件镜头安装时
*2：在标准光源A中，高亮度侧基于受光元件的直线性的设计值
*3：相对于标准光源A
*4：Hg辉线，在高精度模式下
*5：半值宽度，在高精度模式下
*6：在传感器中心位置进行评估
*7：2σ
*8：*值-*小值
*9：在标准光源A和本公司基准色玻璃的组合中
*10：在包含标准光源A和传感器有效像素中心的视野内80%范围63点
