光谱分析仪校准大揭秘

横河光谱仪简介

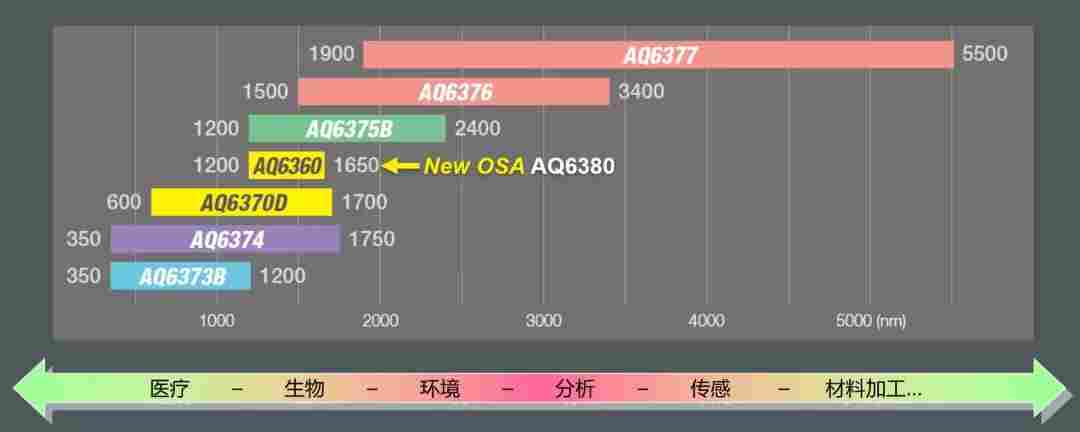

多样化的家族谱系，波长范围覆盖350nm~5.5μm。

光谱仪：一种能测量光功率随波长(或频率)分布的仪器。

如何校准光波长？

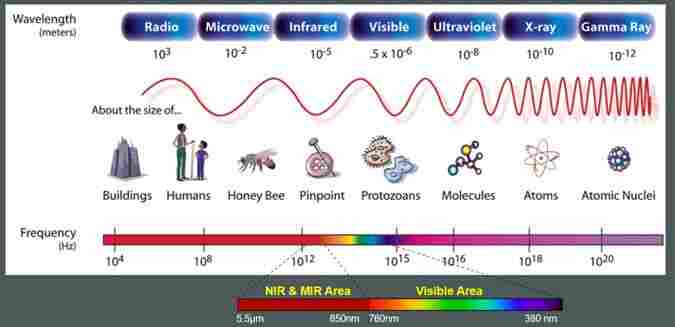

自然界的光波长：

标准光波长计比对法
参考JJG1035-2008《通信用光谱分析仪规程》中的方法进行。
以标准光波长计测得的波长值作为参考值λREF，
光谱仪测得的中心波长值为λOSA，
光谱仪波长示值误差∆λ为：

∆λ =λOSA- λREF

用标准光波长计校准连接示意图

(图片摘自JJG1035-2008《通信用光谱分析仪规程》)

利用原子发射的特征谱线校准光谱仪波长。
例如：利用汞原子在可见光范围的特征谱线校准AQ6373B，AQ6374。

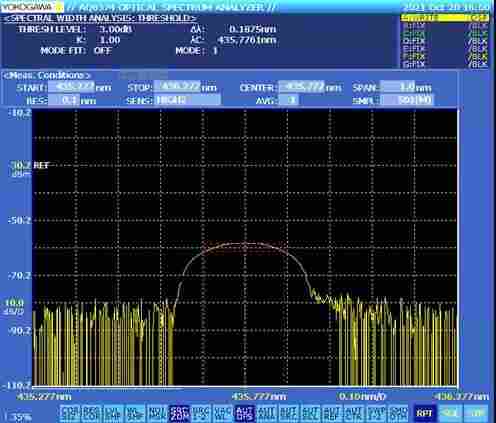

汞原子在435.833nm附近有一个特征光谱，用AQ6374扫描由气体放电源产生汞原子发射线得到右边的光谱曲线，测得的中心波长为435.776nm。

AQ6374光谱测量实例

利用光栅衍射的高阶模式校准AQ6375B，AQ6376，AQ6377的波长，校准图示如下：

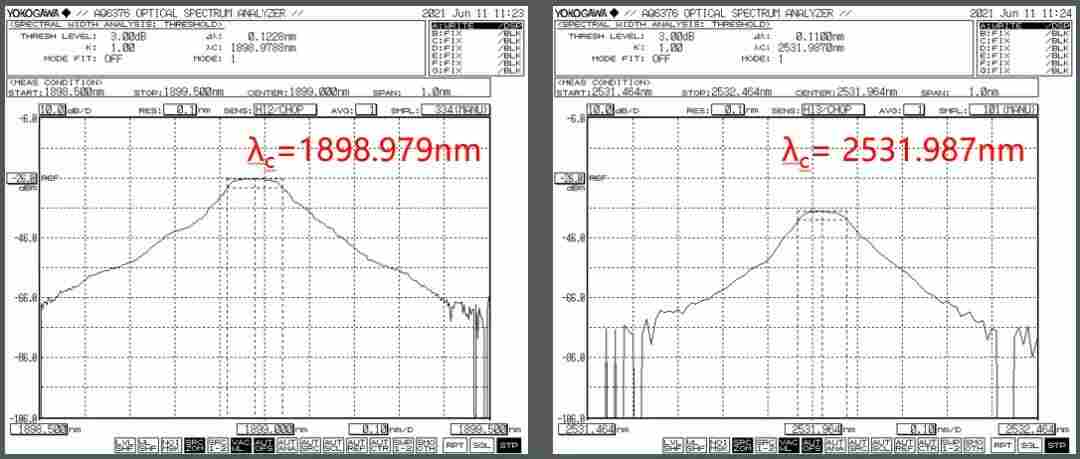

AQ6376实测633nm激光得到的3阶、4阶衍射光谱

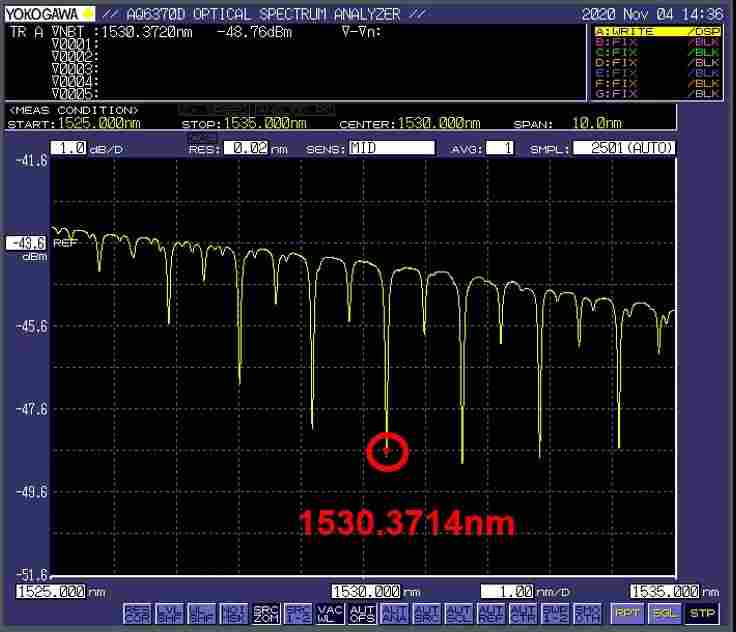

SPAN10nm，CENTER1530nm，RES0.02nm，SENS MID

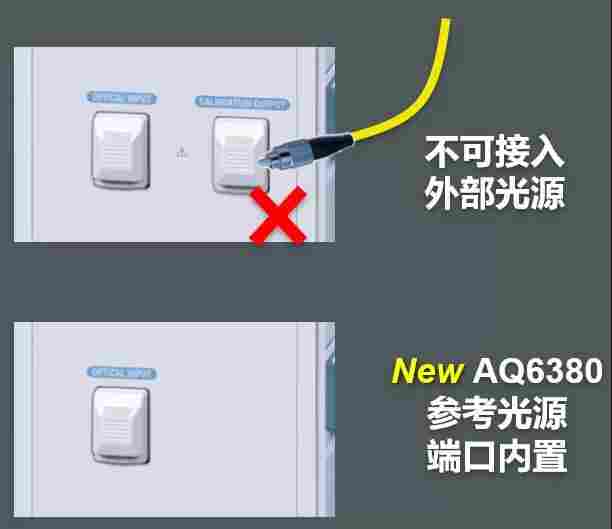

勿将外部光源错接入参考光源端，这可能会导致内置光源的损坏。

2. 注意光谱仪连接端口的清洁

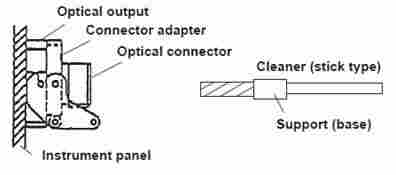

选择清洁棒定期清洁光口适配器;

使用擦纤器对连接光纤端面进行清洁，以免在光纤插入的同时将吸附在光纤端面上的灰尘带进光谱分析仪中；

不使用时，及时加盖防尘帽，避免空气中灰尘的进入。

3.  测量前进行适当的预热和自校准
Wavelength Calibration
建议用户在测量前对光谱仪进行波长自校准，以确保其光谱仪的波长精度；
在执行波长自校准前，需对光谱仪预热1小时及以上。
Alignment Adjustment
当*次使用光谱仪，或设备发生了移动、环境条件有较大变化等情况时，应先对光谱仪执行准直调整；
在执行准直调整前，需对光谱仪开机预热1小时及以上。

4. 运输包装
有效填充，缓解外力震动、冲击对光谱仪造成损坏；
注意显示屏、按键、接口端子等凸出件、易损坏件的保护；
建议使用设备的原包装箱盒、设备运输箱等进行运输。

（重要的事情说三遍！）

横河不仅为用户提供硬件设备，更为仪器提供全生命周期的技术服务，设在上海的校准实验中心，为国内用户提供原厂级别、国际认可的设备维修校准服务。
ISO17025认可实验(2007年初次认可)：
校准项目涉及电学、光学、无线电、热学4个领域；
的原厂校准服务；
在国内进行符合YOKOGAWA QIS标准的全套校准测试服务；
校准服务内容包括校准过程中的精度调整，可为客户节省时间和资金；
通过原厂备件和我们维修提供的必要的校准和调整，使故障设备恢复正常。
