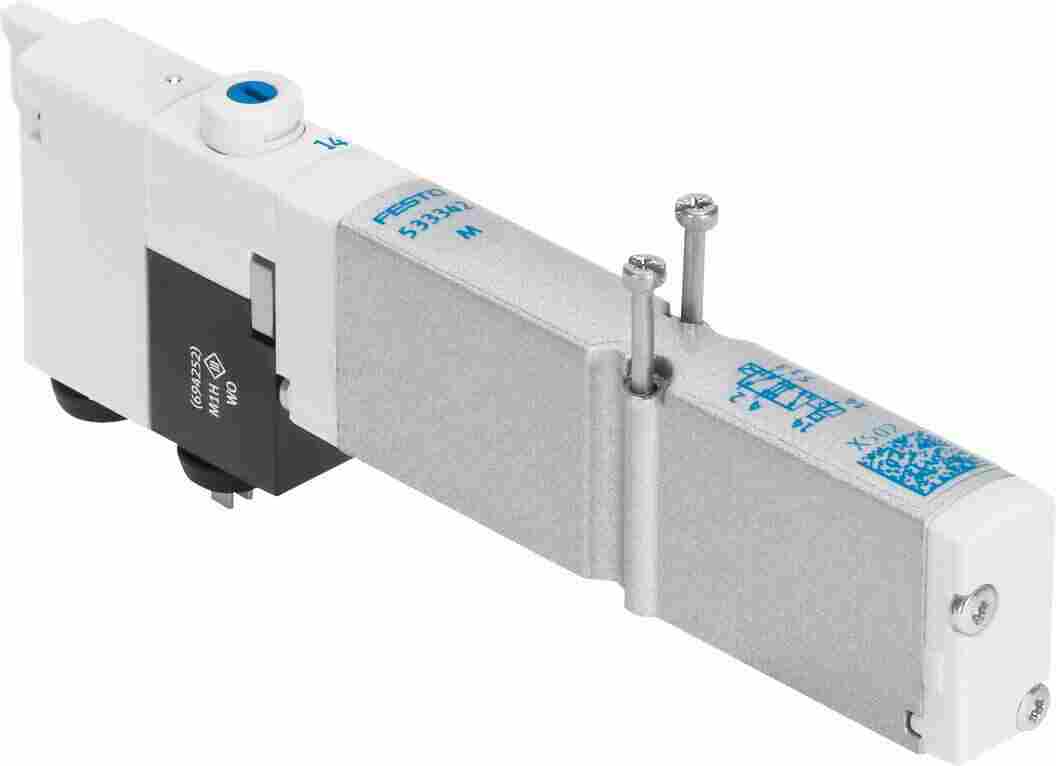

FESTO费斯托电磁阀VMPA1-M1H-M-PI产品资料
产品特性
阀片更换方便
· *流量可达360 l/min
· 可作为模块化多功能阀岛供货，
*多可有64 片阀
创新
• 狭长型高性能阀，金属壳体坚
固，规格 MPA1，*流量
360 l/min
与MPA 阀岛中的阀一致。
简化了设计、订购和仓储。
灵活
• 压力范围大
–0.9 ... 10 bar
• 阀功能众多
可靠
• 坚固耐用的金属元件
—阀
—底座
—密封件
• 通过阀片上的 LED 和现场总线
诊断快速排除故障
• 工作电压公差 ±25%
• 阀片和电子模块可更换，维修
可靠
• 按钮式、锁定式或封盖式手控
装置
• 活塞滑阀经过测试试用，阀片
更耐用
• 墙面安装稳固
技术参数
阀功能
两位五通，单稳态
驱动方式
电控
阀尺寸
10 mm
标准标称流量
360 l/min
工作电压
24 V DC
结构特点
活塞闸阀
复位类型
气动弹簧
c UL us - (OL)
防护等级
IP65
符合 IEC 60529 标准
短型号代码
VMPA1
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
先导类型
先导驱动
流向
可逆
符号
00991050
搭接
正重叠
信号状态显示器
是
适用于真空
是
允许的电压波动
+/- 25%
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
产品重量
49 g
安装方式
带通孔
材料说明
RoHS 合规
密封件材料
NBR
外壳材料
压铸铝
