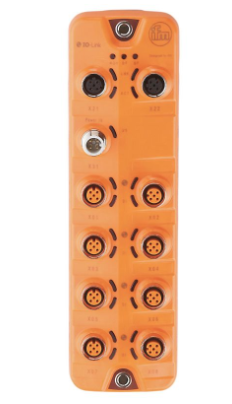

AL1102 带Profinet接口的IO-Link主机
IFM的型号
AL1100 | AL1101 | AL1102 | AL1103
AL1120 | AL1121 | AL1122 | AL1123
AL1200 | AL1201 | AL1202 | AL1203
AL1220 | AL1221 | AL1222 | AL1223
AL1400 | AL1401 | AL1402 | AL1403
AL1420 | AL1421 | AL1422 | AL1423
AL1900 | AL1920 | AL1930 | AL1940
AL1300 | AL1301 | AL1302 | AL1303
AL1320 | AL1321 | AL1322 | AL1323
AL1330 | AL1331 | AL1332 | AL1333
AL1340 | AL1341 | AL1342 | AL1343
AL1350 | AL1351 | AL1352 | AL1353
AL1370 | AL1371 | AL1372 | AL1373
AL1950 | AL1970 | ZZ1100 |
ZZ1120 | ZZ1350 | AL1060 | ZZ1060
产品简介
机器数据、过程参数和诊断数据至控制器的可靠传送
连接*多八个 IO-Link 设备
集成 PROFINET 接口
坚固的外壳，适用于严苛的工业环境
应用
应用 用于现场应用的I/O模块
菊花链功能 现场总线接口
电气数据
工作电压 [V] 20...30 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 300...3900; (US)
防护等级 III
传感器电源US
当前负载数*值 [A] 3.6
的输入/输出
输入和输出数 16; (可配置)
输入和输出数 数字输入数: 16; 数字输出数量: 8
输入
数字输入数 16; (IO-Link Port Class A: 8 x 2)
开关级别高 [V] 11...30
开关级别低 [V] 0...5
数字输入保护短路 有
输出
数字输出数量 8; (IO-Link Port Class A: 8 x 1)
每个输出*电流负载 [mA] 300
短路保护 有
接口
通信接口 Ethernet; IO-Link
以太网
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 PROFINET
出厂设置
IP地址: 0.0.0.0
子网络面具: 0.0.0.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
接口说明
CC-C (Conformance Class C) (IRT)
Netload Class III
SNMP (Simple Network Management Protocol)
MRP (Media Redundancy Protocol)
支持的网络拓扑: 线
环
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 8
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...85
允许*的相对空气湿度 [%] 90
外壳防护等级 IP 65; IP 66; IP 67
污染度 2
/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-4
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [年] 78
机械技术数据
重量 [g] 396
原材料 外壳: PA; 插座: 黄铜 镀镍的
密封材料 FKM
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - Ethernet
IN / OUT X21, X22 接插件: M12; 密封圈: FKM
电气连接 - 电源
X31 接插件: M12
电气连接 - 系统接口
IO-Link Port Class A X01...X08 接插件: M12; 密封圈: FKM
