超声波传感器UB4000-F42-I-V15技术参数

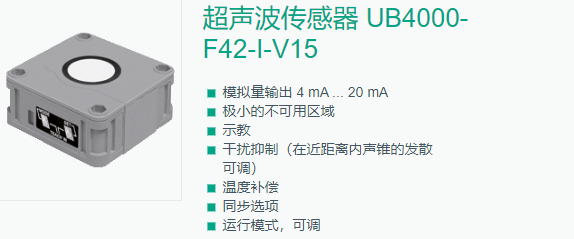

超声波传感器 UB4000-F42-I-V15
模拟量输出 4 mA ... 20 mA
极小的不可用区域
示教
干扰抑制（在近距离内声锥的发散可调）
温度补偿
同步选项
运行模式，可调
产品阐述
单头系统
通用规格
感应范围 200 ... 4000 mm
调整范围 240 ... 4000 mm
死区 0 ... 200 mm
标准目标板 100 mm x 100 mm
换能器频率 大约 85 kHz
响应延迟 大约 325 ms
指示灯/操作方法
绿色 LED 绿色常亮：通电
黄色 LED 常亮：物体在评估范围内
闪烁：程序功能
红色 LED 正常运行：“故障”
程序功能：未检测到物体
电气技术规格
工作电压 10 ... 30 V DC ，纹波 10 %SS
空载电流 ≤ 60 mA
输入/输出
同步 双向
0 电平 -UB...+1 V
1 电平：+4 V...+UB
输入阻抗：> 12 KOhm
同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms
同步频率
共模操作 max. 13 Hz
多路转换操作 ≤ 13/n Hz，n = 传感器的数量
默认设置 评估极限 A1： 240 mm ， 评估极限 A2： 4000 mm ， 宽声锥
分辨率 0,7 mm
特性曲线的偏差 ± 1 % 满量程值
重复精度 ± 0,1 % 满量程值
负载阻抗 0 ...300 Ohm
温度影响 ± 1 % 满量程值
和证书
UL cULus ，一般用途
CSA 通过 cCSAus ，一般用途
CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记
