超声波传感器UB500-30GM-E5-V15输出功能

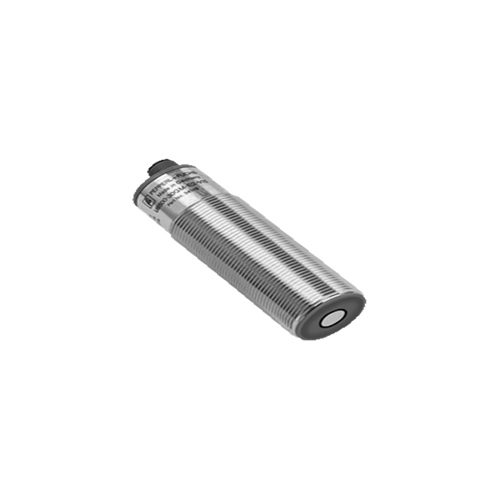

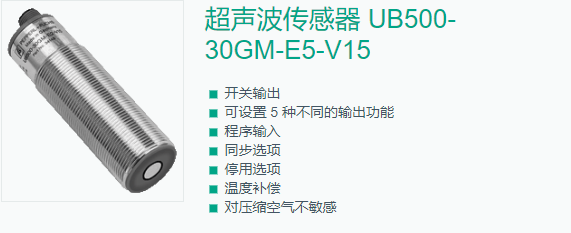

超声波传感器 UB500-30GM-E5-V15
开关输出
可设置 5 种不同的输出功能
程序输入
同步选项
停用选项
温度补偿
对压缩空气不敏感
产品阐述
单头系统
通用规格
感应范围 30 ... 500 mm
调整范围 50 ... 500 mm
死区 0 ... 30 mm
标准目标板 100 mm x 100 mm
换能器频率 大约 380 kHz
响应延迟 大约 50 ms
指示灯/操作方法
绿色 LED 常亮：通电
闪烁：程序功能检测到物体
黄色 LED 常亮：开关状态开关输出
闪烁：程序功能
红色 LED 正常运行：“故障”
程序功能：未检测到物体
电气技术规格
工作电压 10 ... 30 V DC ，纹波 10 %SS
空载电流 ≤ 50 mA
输入/输出
同步 双向
0 电平 -UB...+1 V
1 电平：+4 V...+UB
输入阻抗：> 12 KOhm
同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms
同步频率
共模操作 max. 95 Hz
多路转换操作 ≤ 95 Hz / n ，n = 传感器的数量 ，n ≤ 5
输入
输入类型 1 路程序输入，
工作范围 1：-UB ...+1 V，工作范围 2：+4 V ...+UB
输入阻抗：> 4.7 kΩ；程序脉冲：≥ 1 s
