超声波传感器UB500-F42-I-V15运行模式

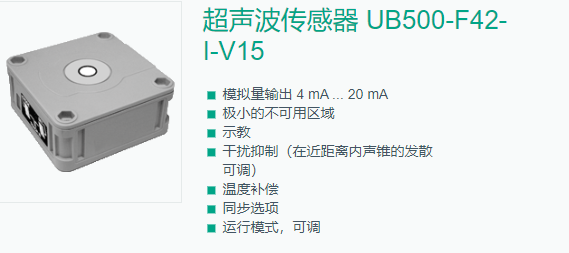

超声波传感器 UB500-F42-I-V15
模拟量输出 4 mA ... 20 mA
极小的不可用区域
示教
干扰抑制（在近距离内声锥的发散可调）
温度补偿
同步选项
运行模式，可调
产品阐述
单头系统
通用规格
感应范围 30 ... 500 mm
调整范围 50 ... 500 mm
死区 0 ... 30 mm
标准目标板 100 mm x 100 mm
换能器频率 大约 390 kHz
响应延迟 大约 50 ms
指示灯/操作方法
绿色 LED 绿色常亮：通电
黄色 LED 常亮：物体在评估范围内
闪烁：程序功能
红色 LED 正常运行：“故障”
程序功能：未检测到物体
电气技术规格
工作电压 10 ... 30 V DC ，纹波 10 %SS
空载电流 ≤ 50 mA
输入/输出
同步 双向
0 电平 -UB...+1 V
1 电平：+4 V...+UB
输入阻抗：> 12 KOhm
同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms
同步频率
共模操作 max. 95 Hz
多路转换操作 ≤ 95/n Hz，n = 传感器的数量
输出类型 1 路模拟量输出 4 ...20 mA
默认设置 评估极限 A1： 50 mm ， 评估极限 A2： 500 mm ， 宽声锥
分辨率 0,2 mm 对于*检测范围
特性曲线的偏差 ± 1 % 满量程值
重复精度 ± 0,1 % 满量程值
负载阻抗 0 ...300 Ohm
温度影响 ± 1 % 满量程值
