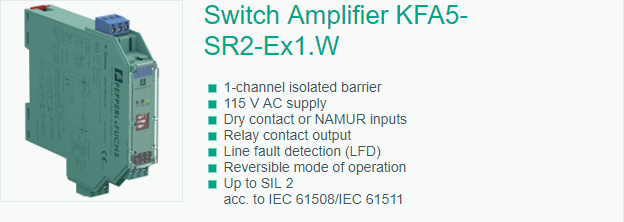

隔离式安全栅KFA5-SR2-Ex1.W输出方式
开关放大器KFA5-SR2-Ex1。
1通道隔离的屏障
115v交流电源
干接点或NAMUR输入
继电器触点输出
线路故障检测(LFD)
可逆工作方式
到SIL 2 acc。
参照IEC 61508/IEC 61511
通用规范
信号类型数字输入
功能安全相关参数
安全完整性等级(SIL
供应
连接端子14、15
额定电压103.5…
126 v ac, 45…
65赫兹
功耗1w
输入
连接侧磁场侧
连接端子1+，2+，3-
acc评分值。
到EN 60947-5-6 (NAMUR)
开路电压/短路电流
8 V DC /大约
马8
开关点/开关滞后1.2…
2.1 mA /约
0.2马
线路故障检测断路I≤0.1 mA，短路I > 6 mA
脉冲/暂停比*小20毫秒/分钟
输出
连接侧控制侧
连接端子7、8、9
输出信号,继电器
触点负载253v AC/ 2a /cos φ > 0.7;
126.5 V AC/4 A/cos φ > 0.7;
40v DC/ 2a阻性负载
激励/断开的延迟约。
20毫秒/左右。
20女士
机械寿命107个开关周期
传输特性
开关频率< 10hz
电隔离
输入/输出增强绝缘符合IEC/EN 61010-1，额定绝缘电压300veff
输入/电源增强绝缘符合IEC/EN 61010-1，额定绝缘电压300veff
输出/电源增强绝缘符合IEC/EN 61010-1，额定绝缘电压300伏夫
