微型化的结构使得与微型断路器一使用其方便，安装于终端的配电箱内，具有的精度和良好的EMC性能，
导轨式安装电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求，适用于机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核，
【一】DTS8003-T价值及优势

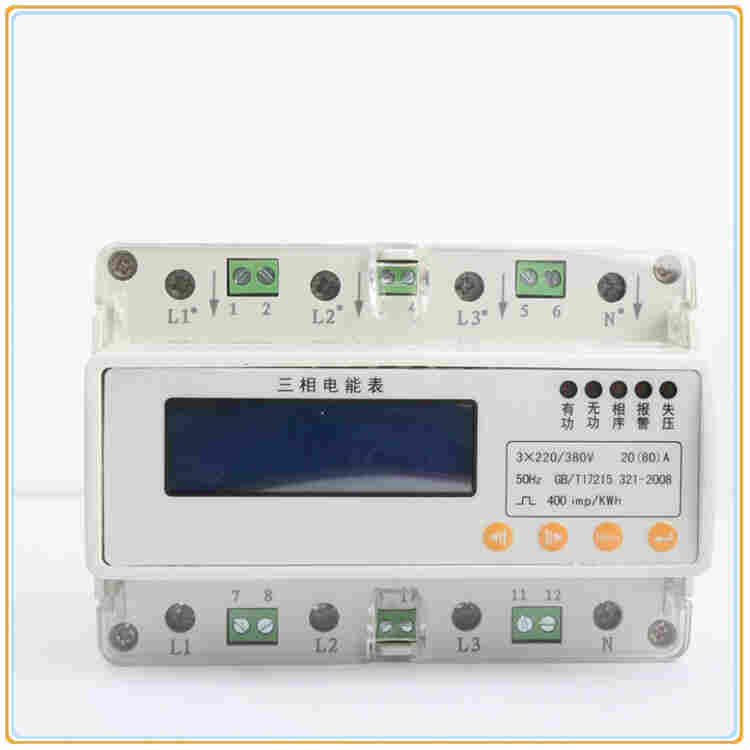

DTS8003-T导轨式电能表是目前终端电能计量表的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不方便的缺点。而导轨式安装电表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端照明电能计量，便于照明系统加装电度表的改造。
【二】DTS8003-T应用领域
DTS8003-T导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内。为低压照明终端的电能计量提供了有效的解决方案。可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。
【三】DTS8003-T设计原则
DTS8003-T导轨式单相复费率电能表采用ADI公司技术ADE7169F16片上系统的单芯片设计完成。ADE7169集成了高精度计量单元模块和8052的MCU及其外围模块，计量模块计量精度高、能测量各相电流、电压有效值、各相及的有功功率、无功功率、电网频率等运行参数，过载倍数大。片上8052的MCU带有16K FLASH和512B RAM和多种外设模块，支持低功耗温度补偿的片上RTC模块、LCD驱动模块、电源管理模块、SPI/I2C接口模块和UART通讯模块等，用一片ADE7169就能实现单相复费率多功能电能表设计。
【四】DTS8003-T常见问题
问：关于DTS8003-T多功能电表没有回送数据怎么办？
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
问：DTS8003-T仪表回送数据不准确怎么解决？
答：DTS8003-T多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
问：关于U、I、P等测量不准确怎么办？
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功电能数据有不对现象，一般使用情况下有功电能数据不对。如果有功电能符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的测量显示信息。
问：关于电能走字不准确怎解决？
答：DTS8003-T仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
问：仪表不亮怎么办？
答：确保合适的辅助电源（AC/DC85-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的建议返厂售后。
【五】DTS8003-T布线
DTS8003-T多功能电力仪表提供串行异步半工RS485通讯接口，采用Modbus-RTU协议，各种数据信息均可在通讯线路上传送。在一条485总线上可以同时连接多达32个网络电力仪表，,每个网络电力仪表均可以设定其通讯地址（Address NO.），不同系列仪表的通讯接线端子号码可能不同，通讯连接应使用带有铜 网的的双绞线，线径不小于0.5mm²。布线时通讯线应远离强电电缆或其它强电场环境，采用T型网络的连接方式。不建议采用星形或其他的连接方式。
【你用电安全，由我守护】
▶项目名称：张家港凤凰科文中心
▶接入设备：多功能电力仪表，DTS8003-T导轨式电能表，水表
▶电表安装位置：楼层配电箱、地下室配电房。
▶目的：对整个文化中心的配电设备进行的监测和控制；可对配电系统的供电质量进行连续不断的实时监测，并且统计各单位用电情况，避免存在用电过度的情况，实现从能耗数据采集到过程监控到能耗介质消耗分析到能耗管理等全过程的自动化、化、科学化管理。
▶布线：该项目的能耗管理系统的布线是手拉手的布线方式，多功能表的通讯是485通讯；理论上一条485通讯线可带32个点，但是考虑到该项目的点位比较分散，所以采用了两条总线，每条总线上带16个点。线路统一到地下室配电房，系统安装在配电房。
--------------------------------------------------------------------------
▶项目名称：中安创谷科技园
▶接入设备：142台DTS8003-T预付费电能表
▶电表安装位置：楼层配电箱、地下室配电房。
▶系统背景：中安创谷科技园位于合肥高新区望江西路和方兴大道交叉口。项目规划建设用地约527亩，建筑面积约99万平方米，项目投资近53亿元。项目为建设水准、国内*的，建设业态涵盖众创空间、孵化器、加速器、产业基地和基金集群为一体的全安徽省高端综合创新创业服务社区。针对整个园区的单元进行用电收费管理。
▶目的：对整个科创园的配电设备进行的监测和控制；可对配电系统的供电质量进行连续不断的实时监测，并且统计各单位用电情况，避免存在用电过度的情况，实现从能耗数据采集到过程监控到能耗介质消耗分析到能耗管理等全过程的自动化、化、科学化管理，并且做预付费的管理，并且通过手机进行充值。
▶布线：该项目的能耗管理系统的布线是手拉手的布线方式，多功能表的通讯是485通讯；理论上一条485通讯线可带32个点，但是考虑到该项目的点位比较分散，所以采用了两条总线，每条总线上带16个点。线路统一到地下室配电房，系统安装在配电房。
注意事项：
如显示不正常，检查输入信号是否正常及信号接线端是否拧紧；电能表应在原包装条件下，放置在台架上，置放高度不过五箱，拆封后单只包装的电能表叠放高度不过五只，内包装（塑料袋）拆封后的电能表不宜贮存；
如显示不正常，检查输入信号是否正常及信号接线端是否拧紧；若要校验仪表，校验仪器应优于0.1级，才能保证校验精度；
