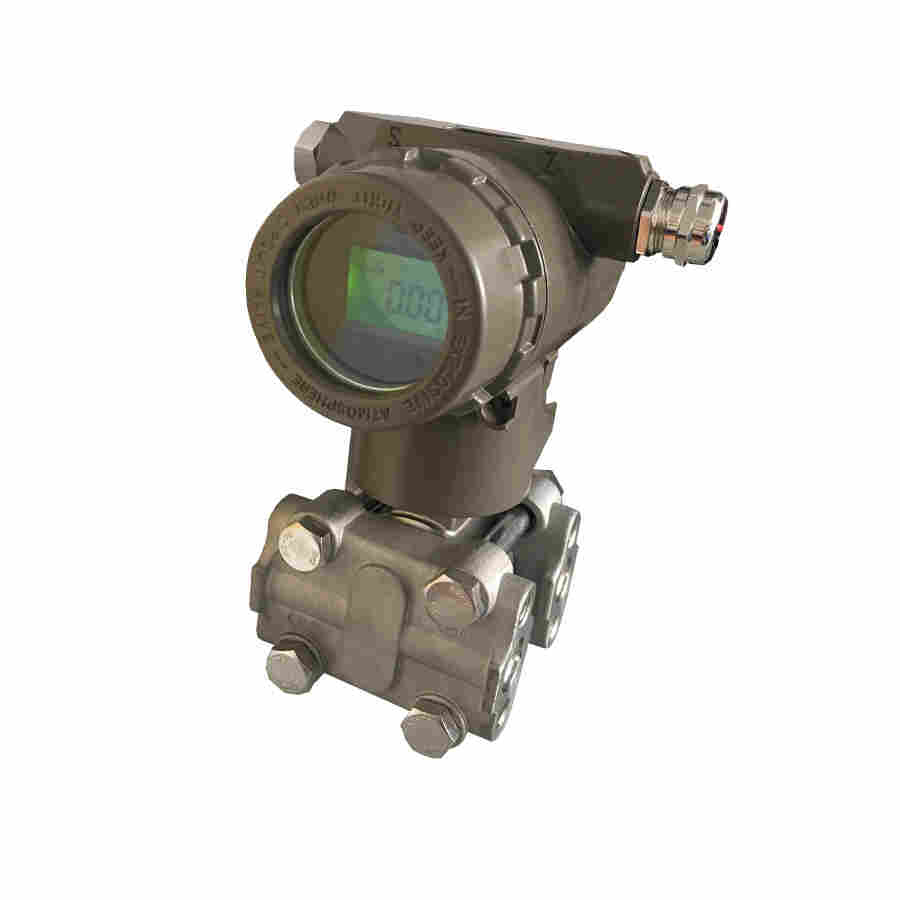

YZ-3151型差压变送器
一、工作原理：
1、YZ-3151型数字化电容压力/差压变送器（ 电容压力/差压传感器）核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。
2、强大的界面功能无需手操器保证了良好的交互性。数字液晶显示表头能够显示压力、温度、电流三种物理量，及0～*模拟指示，按键操作能方便地在无标准力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置，而且可以重新对变送器进行，极大地方便了现场调试。
3、S-PORT串行通信口通过转接模块直接与计算机通信，上位机界面可以完成比按键操作更多的功能。接RS485模块可以实现数字信号远传，或构建RS485工业局域网。
信号转换，信号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。
二、性能指标
(参考条件：无迁移状态，硅油灌充液，316L隔离膜片)
1、输出信号： 二线制
2、负载特性： (见下图）
3、精 度：
线性输出：±0.075~±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差。
开方输出：在输出压力为4 -*时为±（0.2%的标准定量程＋ 0.05的上限）。
4、稳 定 性： 对于DP量程代号3、4、5，为*量程的±0.2%，对 于其他的量程代号，为*量程的±0.25%。
5、湿度：0-*相对湿度
6、启动时间：在*小阻尼时，*多20秒钟。
7、容积吸取量：小于0.16cm3。
8、阻 尼： 电气阻尼为0～32秒。
此外，敏感元件还有0.2秒的恒定阻尼时间
9、静压影响（DP变送器）
a、零点误差： 对于14MPa为*量程的±0.25%,对于量程代号3为*量程的±0.5%，通过 零点调整可以得到校正。
b、量程误差：每6MPa可校正到输入±25%,或对于量程代号3,为±0.5％。这种误差在安装前可以调校消除。
10、静压影响（HP变送器）
a、零点误差：对于32MPa为*量程的±1.0%。通过零点调整可以得到校正。
11、温度影响
a、在*量程零点误差：每56℃为量程的±0.5%。的影响包括量程和零点误差：每56℃为量程±1.0%。对于量程范围编号3,影响量加倍。
b、在*小量程零点误差：每56℃为量程的±3%。的影响包括量程和零点误差：每56℃为量程±3.5%。对于量程范围编号3，影响量加倍。
12、振动影响：频率0～200Hz,任意方向上每个g为±0.05%上限值。
13、电源影响：小于量程0.005%/V。
14、安装位置影响：零点漂移不大于(0.25kPa),此误差可通过校正消除,对量程无影响。
15、电磁场干扰／射频干扰影响:按照SAMA PMC33.1,从20～1000MHz进行试验，场强可高至30V/M
三、结构规格
1、接触介质的材料
a、隔离膜片：316L不锈钢，哈氏合金。
b、排气/排液阀：316L不锈钢，哈氏合金或蒙乃尔合金。
2、工艺法兰和连接头：316不锈钢，哈氏合金或蒙乃尔合金。
3、接触介质的o形环：氟橡胶、丁晴橡胶。（可选）
4、灌充液：硅油 螺拴：碳钢镀镉
5、电子线路外壳：低铜铝
6、o形密封圈：丁晴橡胶、氟橡胶。（可选）
7、涂漆：聚氨脂。
8、工艺连接件：对于范围代号3、4、5的变送器，其两支法兰的中心连接孔距为54mm，孔上为NPT1/4-18;对于范围代号为6、7的变送器则为56mm和NPT1/4-18.对于范围代号为8的变送器则为57.2mm和NPT1/4-18。对于范围3、4、5的变送器，其两支连接头上引压孔为NPT1/4-14,法兰连接头可翻转分别给出50.8mm中心距，54mm，或57.2mm。
9、电气连接件：具备现场在线测试端子。
10、重 量：不包括选用件，AP、DP、GP和HP型重2.4公斤。
四、使用条件
体防护性能符合：IP67（相关参数）
五、电源电压：
12～45VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC，无负载可工作于12VDC,大液晶表头不低于16VDC）
六、产品使用环境
1、使用温度：－20～＋80℃
2、储藏温度：－40～＋104℃
湿度：0～90％
3、防爆型产品使用环境条件：温度：－20～＋40℃ 相对湿度：5～95％、大气压力：86～106KPa
六、本安型产外配安全栅参数：Uo≤28r DC、Io≤30mA、Po≤0.84
七、选型：
|
YZ-3151 |
- |
|
||||
|
|
1 |
带HART通信 |
||||
|
2 |
高级智能型(全数字化传感器、自带键盘)(标准配制) |
|||||
|
|
0 |
标准型 |
||||
|
1 |
单平法兰型 |
|||||
|
2 |
双平法兰型(量程须≥6Kpa) |
|||||
|
3 |
单插法兰型 |
|||||
|
4 |
双插法兰型(量程须≥6Kpa) |
|||||
|
5 |
一平一插法兰型(量程须≥6Kpa) |
|||||
|
|
0 |
0-7000~40000Kpa |
||||
|
1 |
0-0.06~0.3Kpa |
|||||
|
2 |
0-0.25~1.5Kpa |
|||||
|
3 |
0-1.2~8Kpa |
|||||
|
4 |
0-6~40Kpa |
|||||
|
5 |
0-30~180Kpa |
|||||
|
6 |
0-160~1000Kpa |
|||||
|
7 |
0-400~2500Kpa |
|||||
|
8 |
0-1600~8000Kpa |
|||||
|
9 |
0-4000~25000Kpa |
|||||
|
|
0 |
负压 |
||||
|
1 |
表压（对于量程1、2的差压表静压为0.4MPa) |
|||||
|
2 |
绝压（量程须≥100Kpa量程范围在30Kpa~98Kpa之间的精度为0.5%F.S) |
|||||
|
3 |
差压 静压为2.5MPa |
|||||
|
4 |
差压 静压为4MPa |
|||||
|
5 |
差压 静压为6.4MPa |
|||||
|
6 |
差压 静压为16MPa |
|||||
|
7 |
差压 静压为25MPa |
|||||
|
8 |
差压 静压为32MPa |
|||||
|
9 |
差压 静压为40MPa |
|||||
注：推举用客户在上述量程使用，极限状态下可进行100：1使用压缩量程后精度按以下公式计算：0.05+0.05{ 额定量程÷（设定量程-零点迁移量）}%F.S
八、附件及材质代码
|
代号 |
含义 |
|||
|
M3 |
数字液晶显示表头 |
|||
|
E1 |
普通电缆接头 |
|||
|
E2 |
防爆电缆接头 |
|||
|
B1 |
管装弯支架 |
|||
|
B2 |
盘装弯支架 |
|||
|
B3 |
管装平支架 |
|||
|
D1 |
法兰侧面排气/排液阀在上部 |
|||
|
D2 |
法兰侧面排气/排液阀在下部 |
|||
|
G1 |
腰形法兰 |
|||
|
G2 |
焊管接头 |
|||
|
G3 |
一体化三阀组 |
|||
|
G |
≤200℃（高温硅油） |
|||
|
标准型 |
防腐材料 |
结构材料 |
||
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
||
|
F12 |
碳钢 |
316 |
316L |
|
|
F13 |
碳钢 |
哈氏C |
哈氏C-276 |
|
|
F14 |
碳钢 |
蒙乃尔 |
蒙乃尔K-500 |
|
|
F15 |
碳钢 |
316L |
钽 |
|
|
F22 |
316L |
316L |
316L |
|
|
F23 |
316L |
316L |
哈氏C-276 |
|
|
F24 |
316L |
316L |
蒙乃尔K-500 |
|
|
F25 |
316L |
316L |
钽 |
|
|
F26 |
316L |
316L |
哈氏B-2 |
|
|
F33 |
哈氏C |
哈氏C |
哈氏C-276 |
|
|
F35 |
哈氏C |
哈氏C |
钽 |
|
|
F44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔K-500 |
|
|
F47 |
蒙乃尔 |
蒙乃尔 |
3YC25 |
|
注：1、M3、F22为标准配置；2、各型法兰变送器的法兰毛细管规格详见说明书
