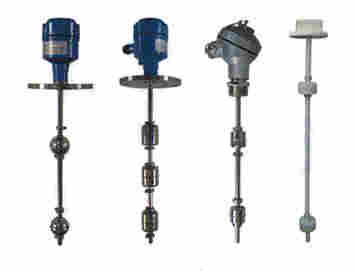

WZ-FQK系列连杆浮球液位开关
产品简介：
连杆浮球开关是一种结构简单、使用方便、安全可靠的液位控制器，它比一般机械开关速度快、工作寿命长，与电子开关相比，它又有抗负载冲击能力强的特点，一只产品可以实现多点控制。其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等到方面都得到了广泛的应用。
工作原理：
在密闭的非导磁性管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环形磁铁的浮球，液位的上升或下降会带动浮球一起移动，从而使该非导磁性管内的干簧管产生吸合或断开的动作，并输出一个开关信号。
技术参数：
触点容量：70w
开关电压：220V AC/200V DC/24V DC
开关电流：0.5A
绝缘阻抗：＞10MΩ
工作寿命：100万次
工作温度：-10~200℃
工作压力：＜1.0/2.0/3.0MPa
介质比重：＞0.55
开关材质：SUS304/SUS316/PP
浮球规格：
|
型号 |
规格尺寸 外径-高-孔径 |
比重 |
耐压（MPa） |
重量（g） |
材质 |
耐温（℃） |
|
F1 |
Φ28-28-Φ9.5 |
＞0.75 |
1.0 |
8 |
SUS316 |
200 |
|
F2 |
Φ45-55-Φ15 |
＞0.60 |
1.5 |
36 |
SUS316 |
200 |
|
F3 |
Φ52-52-Φ15 |
＞0.55 |
3.0 |
40 |
SUS316 |
200 |
|
F4 |
Φ75-75-Φ23 |
＞0.55 |
3.0 |
137 |
SUS316 |
200 |
安装法兰规格：
。。。。。DN25*PN1.0、DN50*PN1.0、DN65*PN1.0。。。。
可按用户要求定做安装法兰
安装螺纹规格：
。。。。。1″、1/2″、1/4″、1-1/2″、1-1/4″。。。。
可按用户要求定做安装螺纹
接线盒选型：
产品选型：
|
WZ-FQK |
|
||||
|
浮球数量 注:N是数量值 |
1 |
一个浮球 |
|||
|
2 |
二个浮球 |
||||
|
3 |
三个浮球 |
||||
|
N |
N个浮球 |
||||
|
安装位置 |
0 |
竖直安装(顶装或底装) |
|||
|
1 |
水平安装(侧装) |
||||
|
接线盒型号 |
EF |
防爆接线盒 |
|||
|
E |
普通接线盒 |
||||
|
A |
标准接线盒 |
||||
|
AF |
防爆接线盒 |
||||
|
N |
其它要求 |
||||
|
安装方式 |
F |
法兰安装 |
|||
|
S |
螺纹安装 |
||||
