倍加福TVI40N-09TK0T6TN-01024微型增量编码器应用
增量编码器主要应用于数控机床及机械附件、机器人、自动装配机、自动生产线、电梯、纺织机械、缝制机械、包装机械（定长）、印刷机械（同步）、木工机械、塑料机械（定数）、橡塑机械、制图仪、测角仪、疗养器 雷达等。增量型编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转和反转，通过零位脉冲，可获得编码器的零位参考位。
有些公司编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率―编码器以每旋转360度提供的通或暗刻线称为分辨率，也称解析分度、或直接称线，一般在每转分度5~10000线。

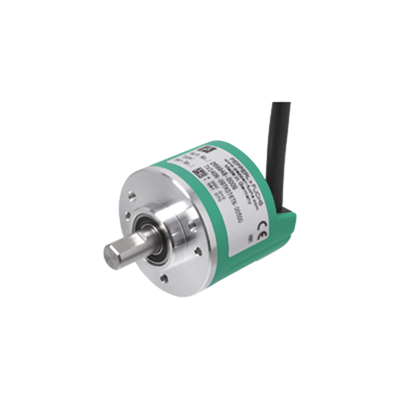

增量旋转编码器 TVI40N
紧凑设计
* 1024 ppr
4.75 V ...30 V，具有带短路保护的推挽输出
在 5 V 电压下工作时的 RS 422 功能性
切向缆线出线口通用规格
检测类型 光电采样
脉冲计数 * 1024
功能性安全相关参数
MTTFd 140 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
电气技术规格
工作电压 4,75 ... 30 V DC
5 V DC 对于 RS-422
空载电流 * 55 mA
输出
输出类型 推挽，增量式，或 RS-422，增量式
电压降 ≤ 2,5 V (< 2.5 V)
负载电流 *值/通道 30 mA ，短路保护（每个通道* 20 mA，有条件的短路保护）
输出频率 * 100 kHz （* 100 kHz）
上升时间 980 ns (225 ns)
断电延时 980 ns (225 ns)
连接
电缆 ∅6 mm，8 x 0.128 mm2
连接 M12 插头，8 针，L = 0.2 m
符合标准
防护等级 DIN EN 60529，IP54
气候测试 DIN EN 60068-2-3，无冷凝
发射干扰 EN 61000-6-4:2007/A1:2011
抗扰度 EN 61000-6-2:2005
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
和证书
UL cULus ，一般用途，2 类电源
*许可环境温度 max. 60 °C (max. 140 °F)
环境条件
工作温度 -10 ... 70 °C (14 ... 158 °F)
存储温度 -25 ... 85 °C (-13 ... 185 °F)
机械规格
材料
外壳 聚碳酸酯
法兰 3.1645 铝
轴 不锈钢 1.4305 / AISI 303
质量 大约 180 g
旋转速度 * 6000 min -1
惯性力矩 ≤ 4,3 gcm2
起始扭矩 ≤ 0,2 Ncm
轴负载
轴向 * 20 N
径向 * 30 N
使用寿命 ≥ 2 x 109 分辨率（*轴负载）倍加福TVI40N-09TK0T6TN-01024微型增量编码器应用
