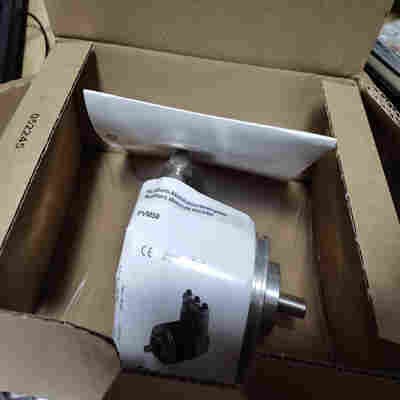

倍加福TVI40N-09TK0T6TN-00360微型增量式编码器结构形式
通用规格
检测类型 光电采样
脉冲计数 * 1024
功能性安全相关参数
MTTFd 140 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
电气技术规格
工作电压 4,75 ... 30 V DC
5 V DC 对于 RS-422
空载电流 * 55 mA
输出
输出类型 推挽，增量式，或 RS-422，增量式
电压降 ≤ 2,5 V (< 2.5 V)
负载电流 *值/通道 30 mA ，短路保护（每个通道* 20 mA，有条件的短路保护）
输出频率 * 100 kHz （* 100 kHz）
上升时间 980 ns (225 ns)
断电延时 980 ns (225 ns)
连接
电缆 ∅6 mm，8 x 0.128 mm2
连接 M12 插头，8 针，L = 0.2 m
符合标准
防护等级 DIN EN 60529，IP54
气候测试 DIN EN 60068-2-3，无冷凝
发射干扰 EN 61000-6-4:2007/A1:2011
抗扰度 EN 61000-6-2:2005
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
和证书
UL cULus ，一般用途，2 类电源
*许可环境温度 max. 60 °C (max. 140 °F)
环境条件
工作温度 -10 ... 70 °C (14 ... 158 °F)
存储温度 -25 ... 85 °C (-13 ... 185 °F)
机械规格
材料
外壳 聚碳酸酯
法兰 3.1645 铝
轴 不锈钢 1.4305 / AISI 303
质量 大约 180 g
旋转速度 * 6000 min -1
惯性力矩 ≤ 4,3 gcm2
起始扭矩 ≤ 0,2 Ncm
轴负载
轴向 * 20 N
径向 * 30 N
使用寿命 ≥ 2 x 109 分辨率（*轴负载）增量旋转编码器 TVI40N
紧凑设计
* 1024 ppr
4.75 V ...30 V，具有带短路保护的推挽输出
在 5 V 电压下工作时的 RS 422 功能性
切向缆线出线口
旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。倍加福TVI40N-09TK0T6TN-00360微型增量式编码器结构形式
